 徐州四方供水设备有限公司位于徐州市金山桥开发区金桥路21号,地理位置优越,交通快捷方便。

         本公司是集生产、销售、经营、安装和服务于一体的高新技术企业,现有员工80余人,其中高、中级技术人员27人,辅助专业技工38人,多人多次获科技奖。企业视人才为根本,产品质量为生命,所制造的设备的先进性和可靠性居同行业前列。

        本公司拥有1000m2加工车间一座,600m2结构车间一座,400m2组装车间一座,3层办公楼600多平方。制造加工能力强大,具有先进的生产设备和检测仪器,现已形成三大系列产品

       供水设备系列:无负压变频调速供水设备、气压式供水设备、箱式泵站供水设备,水箱、消防稳压供水设备、管中泵供水设备、农村深井用供水设备、学校专用供水设备、部队专用供水设备,公厕专用加压设备、小区节能泵站。

       换热器系列:热水机组、浮动盘管换热器、板式换热器、螺纹管换热器,采暖专用供水设备、生活热水专用容积式换热器、自动除垢洗浴专用换热器、空调专用热交换器

       水处理设备系列:软化水处理设备、反渗透纯水处理设备、游泳池水处理设备、机械格栅、水力格栅、食品行业专用水处理设备、化工行业专用水处理设备、电力行业专用水处理设备、煤矿专用水处理设备、矿山专用水处理设备等

       生产设备有自动埋弧焊、氩弧焊、直流焊、CO2保护焊、交流焊机,加工设备有卷板机,车床,钻床,压力机,仿形切割机,空压机,检测设备有标准曝光室,洗片室,评片室,X射线无损检测设备,为产品质量提供了强大的支持。

        近年来,企业不断发展壮大,产品日益丰富,年生产能力达到600台套,产品主要销往淮海经济区,所制造产品在各行各业得到广泛应用,深受各界用户欢迎。现已成为徐州市最大的供水设备生产厂家,公司全体员工正在满怀豪情迎接社会发展带来的新的机遇和挑战。

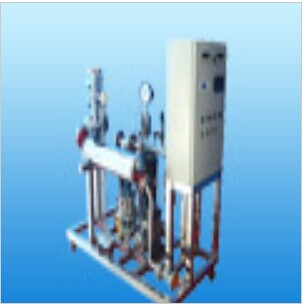

涡 流 热 膜 换 热 器(机组)

概述

    HWZ系列换热机组是我厂在多年生产定压供水设备和换热设备的基础上,新近开发研制的一种高效节能组合式换热机组.它集除污器、囊式落地膨胀水箱(可由补水泵变频运行替代)、换热器、补水箱、补水泵、循环泵等设备为一体。其中换热器可配置本公司最新一代高效涡流热膜换热器,使机组布置更趋合理,占地面积更小,为用户节省大量宝贵空间;本机组也可选配本公司生产的高效钎焊板式换热器、板式换热器、高效螺纹管换热器及水平浮动盘管换热器等系列产品。具体配何种型式的换热器,可依据用户的要求灵活选配。本换热机组产品可广泛应用于工矿企业和民用建筑的热水采暖系统,热水供应系统,空调系统等。

适用范围

  1、换热机组的功能相当于换热站.配合集、分水器可向若干个环路供热。凡需换热站的热力工程均可用换热机组代替。

    2、本机组不仅能满足以蒸汽和高温水为一次工质,二次水为普通低温热水(95℃/70℃)的散热器供暖系统和风机盘管空调系统所需的热水(60℃/50℃),也可满足低温热水(95℃/70℃),为一次工质,二次水为(60℃/50℃)的风机盘管空调系统。

    3、可适用于其它热水供应系统。

    4,本说明书中所列机组规格,若与您的实际需要不尽相符,可将基础参数提供给我公司,由我们的技术人员根据您的需要,另行制订方案,满足实际工程。

设备型号的含义注解

  本系统产品的型号由四个单元组成。

  第一单元:H、W、z三个汉语拼音字母组成代表换热机组。

  第二单元:一个汉语拼音字母组成,Q代表热媒为蒸汽,s代表热媒为高温水。

  第三单元:一个汉语拼音字母组成.G代表热媒为蒸汽或高温水,被加热介质参数为70℃/95℃。Z代表热媒为蒸汽或高温水,被加热介质参数为50℃/60℃。D代表热媒为95℃/70℃低温水,被加热介质参数为50℃/60℃。

第四单元:一个数字代表机组的换热能力,单位Mw。

换热机组的工作原理及流程

  l、工作原理

  利用换热器将热媒的高位热能经金属表面传递给被加热介质,使热媒温度降低,被加热介质温度升高,达到用户所需求温度。

  2、工作流程

    供热系统回水通过除污器7处理后,经过循环水泵2加压进入换热器1与热蝶(蒸汽)进行热交换,通过温控装置5对热媒流量的控制调节凝结水量使二次水出口温度符合设计要求后,送往供热系统。换热器放热、凝结成水后经疏水装置6进入补水箱4。

    系统定压、采用补水泵在变频器的控制下,连续地变流量恒扬程向被加热水系统补水,压力过高时安全阀自动打开来保持平衡。另外,也可采用高位水箱或落地膨胀水箱的方式对系统定压。

    补水箱与来水水源相连,内部的浮球阀控制进入水量。连接循环水泵进出水管之间一根带有止回阀的旁通管为泄压管,为防止因突然停泵造成的水击事故。

HWZ系列换热机组平面布置



型号

换热量MW(104Kcal/h)

蒸汽压力

Mpa

换热器型号

背加热水进出口温度

循环泵

补水泵

运行功率

(KW)

型号

台数

型号

台数

HWZQ-G-0.35

0.35(30)

0.3

WLH-QSI-159-2.2

95/70

IRG50-200A

2

25LGR3-10*3

1

5.1

HWZQ-G-0.53

0.53(45)

0.3

WLH-QSI-159-3.9

95/70

IRG65-200B

2

25LGR3-10*3

1

6.6

HWZQ-G-0.70

0.70(60)

0.3

WLH-QSI-219-4.8

95/70

IRG65-200B

2

25LGR3-10*4

1

7.0

HWZQ-G-1.05

1.05(90)

0.3

WLH-QSI-273-7.2

95/70

IRG80-200B

2

25LGR3-10*5

1

9.0

HWZQ-G-1.40

1.40(120)

0.3

WLH-QSI-273-9.6

95/70

IRG100-160A

2

25LGR3-10*5

1

12.5

HWZQ-G-1.75

1.75(150)

0.3

WLH-QSI-325-12

95/70

IRG100-160

2

25LGR3-10*7

1

17.2

HWZQ-Z-0.35

0.35(30)

0.3

WLH-QSI-159-2.2

60/50

IRG65-160I

2

25LGR3-10*3

1

8.6

HWZQ-Z-0.53

0.53(45)

0.3

WLH-QSI-159-3.9

60/50

IRG80-160

2

25LGR3-10*3

1

8.6

HWZQ-Z-0.70

0.70(60)

0.3

WLH-QSI-219-4.8

60/50

IRG100-160A

2

25LGR3-10*5

1

12.5

HWZQ-Z-1.05

1.05(90)

0.3

WLH-QSI-273-7.2

60/50

IRG100-200A

2

32LGR635-10*4

1

21.5

HWZQ-Z-1.40

1.40(120)

0.3

WLH-QSI-273-9.6

60/50

IRG125-160

2

32LGR6.5-10*4

1

25

HWZQ-Z-1.75

1.75(150)

0.3

WLH-QSI-325-12

60/50

IRG150-400B

2

32LGR6.5-10*6



34

 根据买卖双方合同约定包装方式进行包装

 根据双方合同约定

 如有特殊要求请在购买前提前说明
