 徐州四方供水设备有限公司位于徐州市金山桥开发区金桥路21号,地理位置优越,交通快捷方便。

         本公司是集生产、销售、经营、安装和服务于一体的高新技术企业,现有员工80余人,其中高、中级技术人员27人,辅助专业技工38人,多人多次获科技奖。企业视人才为根本,产品质量为生命,所制造的设备的先进性和可靠性居同行业前列。

        本公司拥有1000m2加工车间一座,600m2结构车间一座,400m2组装车间一座,3层办公楼600多平方。制造加工能力强大,具有先进的生产设备和检测仪器,现已形成三大系列产品

       供水设备系列:无负压变频调速供水设备、气压式供水设备、箱式泵站供水设备,水箱、消防稳压供水设备、管中泵供水设备、农村深井用供水设备、学校专用供水设备、部队专用供水设备,公厕专用加压设备、小区节能泵站。

       换热器系列:热水机组、浮动盘管换热器、板式换热器、螺纹管换热器,采暖专用供水设备、生活热水专用容积式换热器、自动除垢洗浴专用换热器、空调专用热交换器

       水处理设备系列:软化水处理设备、反渗透纯水处理设备、游泳池水处理设备、机械格栅、水力格栅、食品行业专用水处理设备、化工行业专用水处理设备、电力行业专用水处理设备、煤矿专用水处理设备、矿山专用水处理设备等

       生产设备有自动埋弧焊、氩弧焊、直流焊、CO2保护焊、交流焊机,加工设备有卷板机,车床,钻床,压力机,仿形切割机,空压机,检测设备有标准曝光室,洗片室,评片室,X射线无损检测设备,为产品质量提供了强大的支持。

        近年来,企业不断发展壮大,产品日益丰富,年生产能力达到600台套,产品主要销往淮海经济区,所制造产品在各行各业得到广泛应用,深受各界用户欢迎。现已成为徐州市最大的供水设备生产厂家,公司全体员工正在满怀豪情迎接社会发展带来的新的机遇和挑战。

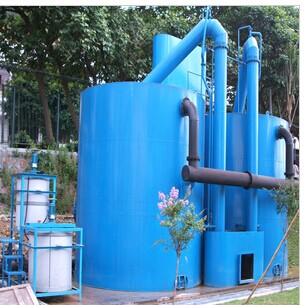

钢制重力式无阀过滤器

说明:

钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮物杂质、有机污水经生化处理和二次深沉处理之后的后续过滤以及室内游泳池水的过滤,是一种理想的水处理设备。

目前,我方生产的无阀过滤器有二大系列:一类滤池为方形WFL-Ⅱ型,过滤水量有20m3/h;另一类滤池为圆形WYL-Ⅱ、WYL-Ⅲ型,过滤水量有20m3/h至80m3/h、200m3/h至750m3/h。其中过滤水量为20m3/h至175m3/h的均整体运输至现场,过滤水量为200m3/h-750m3/h的由我方预制成几部分,运至现场拼装而成,再经防腐后交付施工单位,装填偶函数料后即可调试和运行。

型式标准举例:WFL 20——Ⅱ——1700

                                                   期终水头损失最大许可值

                                                   每组钢滤器由两座滤罐组成

                                                   每组钢滤器净产水量

                                                   钢滤器型号(方型)

WFL-Ⅱ、WYL-Ⅱ、WYL-Ⅲ型系列钢制无阀过滤器进水、出水、冲洗及排水均不用阀门,靠水力作用自动运行,进行费用低,管理方便,安全可靠,运行自动化,设备一体化,进水箱、过滤器、反冲洗水箱等组装一体,结构紧凑,用户只需按要求做设备基础和接通进出水管即可投入运行。同时,该过滤器系列产品均装有顶盖,卫生防护条件好,可以露天设置,与钢筋混凝土相比自重小,采用沥青砂柔性基础。

钢制重力式无阀过滤器原理和设计参数

一、基础原理简介

原水由进水管送入滤池,经过滤层自上而是上地过滤,清水即从连通管注入存水箱内贮存,水箱充满后,水通过出水管入清水池。滤层不断截留悬浮物,造成滤层阻力的不断增加,因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管吕时,水自该管中落下,通过抽气管借以带走虹吸下降管中的空气,当真空度达到一定值时,便发生虹吸作用。这时水管中的水自下而上地通过滤层,对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时,空气进入虹吸管,破坏虹吸作用。滤池反冲洗结束,进入下一周期工作。因而无需像其它过滤器那样,必须设置反冲洗水泵和反冲洗水塔。

本系列过滤器的较大规格产品中,与国标图的钢筋混凝土重力式无阀滤池相比,增加了每组三座系列,期终水头损失最大许可值由国标图的1.70米增加了1.50米和1.90米两档次,为净水厂设计的高程布置提供了方便选择的产品。

二、设计参数

1、平均滤速:10米/时    2、平均反冲洗强度:15升/米2·秒

3、反冲洗历时:5分钟

4、期终水头损失值:1.50米、1.70米1.90米(三档任选)

5、反冲洗膨胀高度:700×40%外加100mm安全高

6、滤料层高度:700mm承托层厚度270mm

7、进水浊度:不大于20度(用于地表水净化)



每组含两座,两座合建,方形,整体运输,期终水头损失1700毫米

规格

每组名义产水量及净过滤面积(m3/h·组)(m2)

每痤钢滤器本体的长×宽×高(mm×mm×mm)

每座钢滤器充水运行时的重量(吨/组)

每组钢滤器需装填滤料的体积和重量(以石英砂计)(M3/t)

反冲洗时排水流量(强度按15L/M2·S并继续进水工况)

(升/秒)

WFL20-Ⅱ-1700

20/2.13

2000×1100×4340

16.2

2.07/3.63

18.75

WFL30-Ⅱ-1700

30/3.19

2000×1630×4402

23.1

3.09/5.42

28.03

WFL40-Ⅱ-1700

40/4.24

2160×2000×4442

29.9

4.11/7.20

37.40

WFL50-Ⅱ-1700

50/5. 33

2710×2000×4442

36.5

5.17/9.05

46.88

WFL60-Ⅱ-1700

60/6. 39

2600×2500×4502

44.2

6.20/10.85

56.25

WFL80-Ⅱ-1700

80/8.50

3600×2900×4547

58.8

8.25/14.43

75.00

 根据买卖双方合同约定包装方式进行包装

 根据双方合同约定

 如有特殊要求请在购买前提前说明
