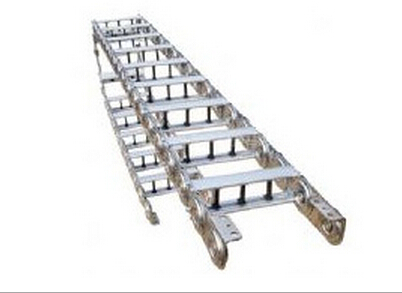

TLG100钢制拖链

点击看大图
分享到：

商品编号：ECS012845
数量单位：
市场价格：面议
售价：面议
品牌：苏荣
商品评分：

(已有0人评价)

商品介绍
规格参数
包装清单
售后服务
购买须知

无锡市苏荣电气有限公司位于中国无锡市兴源北路818号东方时代，无锡市苏荣电气有限公司是一家电缆固定头、电线标志、电线固定保护、电线护套、固定支架、金属接头、金属软管、桥架、配线槽等产品的经销批发的有限责任公司(自然人投资或控股)。无锡市苏荣电气有限公司经营的电缆固定头、电线标志、电线固定保护、电线护套、固定支架、金属接头、金属软管、桥架、配线槽畅销消费者市场。无锡市苏荣电气有限公司的产品在消费者当中享有较高的地位，公司与多家零售商和代理商建立了长期稳定的合作关系。无锡市苏荣电气有限公司经销的电缆固定头、电线标志、电线固定保护、电线护套、固定支架、金属接头、金属软管、桥架、配线槽品种齐全、价格合理。无锡市苏荣电气有限公司实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

TLG100钢制拖链

TLG100钢制拖链链其使用行程最大为32米.适用于所有传动方式.可随意加长和缩短.此外,可通过改变销轴获得改变弯曲半径.

TLG100钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。
拖链的支撑板宽度为150mm至600mm，孔与孔之间的间隔量为5mm。链板的高度，也就是支撑板的高度，是由电缆最大直径决定的，机床最大限度运转时，如拖链的宽度超过300mm，拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。
弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。
拖链的长=1/2行程+4个弯曲半径，这只适用于当固定联结是在行程的中点时。
TLG 型钢制拖链其使用行程最大为 40 米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。钢铝拖链拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为 5mm链板的高度，也就是支撑板的高度，是由电缆最大直径决定的，机床最大限度运转时，如拖链的宽度超过 300mm ，拖链的长度超过4m 时出于稳定性原因，应考虑选择加大一号规格的拖链。弯曲半径要根据电缆的最大直径选择并应达到电缆直径的 10 倍。弯曲半径可根据所给表格选择100 －600mm ，行程小的可相应选择较小的半径。拖链的长度＝1／2行程＋4个弯曲半径, 这只适用于当固定联结是在行程的中点时.的固定可根据机床位置情况选择. 固定角钢可放在外周或内周在拖链内或外部 , 一般情况联结部分在拖链内 , 而向外周.

型号	弯曲半径R（mm）	节距 P	a	c	d	e	f	g	h	k	允许不用支承轮时		重量 100mm
型号	弯曲半径R（mm）	节距 P	a	c	d	e	f	g	h	k	长度（m）	负载Kg/m	重量 100mm
TLG75	100/150/200 250/300	75	31	50	8	4	30	12	9	15	3/2/2	20/30/30	4.90/4.80/5.50
TLG100	150/200/250 300/400	100	49	75	10	4	50	17	11	21	4/3/3	25/40/40	9.10/9.10/10.00
TLG125	200/250/300 400/500	125	68	100	14	4	70	22	13	28	6/4/4	30/50/50	18.10/18.10/19.30
TLG175	250/300/400 500/600	175	118	150	14	8	115	26	13	32	10/8	10/30	25.00

全部评价(0)
好评(0)
中评(0)
差评(0)

0%
好评度

好评: 0%

中评: 0%

差评: 0%

我购买过此商品

我要评价

商品咨询
库存配送
支付
售后

温馨提示:因厂家更改产品包装、产地或者更换随机附件等没有任何提前通知，且每位咨询者购买情况、提问时间等不同，为此以下回复仅对提问者3天内有效，其他网友仅供参考！若由此给您带来不便请多多谅解，谢谢！

购买之前，如有问题，请咨询。 [发表咨询]

电线电缆热销排行

同类别
同品牌
同价位

1

8位数显光纤放大器

面议

TLG100钢制拖链

TLG100钢制拖链

TLG100钢制拖链链其使用行程最大为32米.适用于所有传动方式.可随意加长和缩短.此外,可通过改变销轴获得改变弯曲半径.

型号

弯曲 半径R（mm）

节 距

P

a

c

d

e

f

g

h

k

允许不用支承轮时

重量 100mm

长度（m）

负载Kg/m

TLG75

100/150/200 250/300

75

31

50

8

4

30

12

9

15

3/2/2

20/30/30

4.90/4.80/5.50

TLG100

150/200/250 300/400

100

49

75

10

4

50

17

11

21

4/3/3

25/40/40

9.10/9.10/10.00

TLG125

200/250/300 400/500

125

68

100

14

4

70

22

13

28

6/4/4

30/50/50

18.10/18.10/19.30

TLG175

250/300/400 500/600

175

118

150

14

8

115

26

13

32

10/8

10/30

25.00

根据买卖双方合同约定包装方式进行包装
