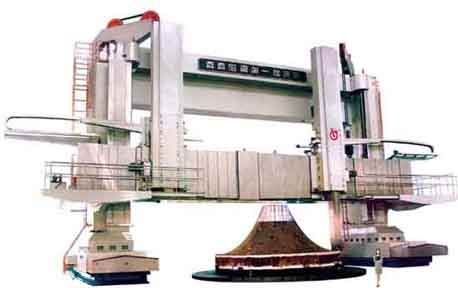

DMVTM1620×55/250L-NC 数控重型龙门移动立式铣车床

DMVTM1620×55/250L-NC 数控重型龙门移动立式铣车床
  • DMVTM1620×55/250L-NC 数控重型龙门移动立式铣车床
  • DMVTM1620×55/250L-NC 数控重型龙门移动立式铣车床
  • DMVTM1620×55/250L-NC 数控重型龙门移动立式铣车床
 我要买:
- +
  • 商品介绍
  • 规格参数
  • 包装清单
  • 售后服务
  • 购买须知

       无锡天量机械设备有限公司专业经营,代理各种名牌机床,所代理的机床均为市场要求的优质产品。可供进口,国产金切,锻压,数控机床百余个品牌。    公司是执行产品质量和员工素质科学管理的专业机床公司,从售前到售后,质量到价格都具有完善的专业管理制度。长期以来,公司重视举才纳贤,对员工综合素质要求较高,尤其业务员在专业技能方面受到各项专门培训,已能根据企业的具体要求,制定出一系列机床配套及使用等建议方案。    现随着市场发展趋势,并应用专业的科学管理方法,提高公司经营素质。同时凭借我们在机床行业的三十年经验、信誉及至诚服务,赢得了广大用户的一致好评。    公司将“一切为了用户”的宗旨贯彻于代理经营全过程,依靠严格的品质管理系统,高素质的人才和不断进取的精神,为用户提供高品质的产品及优质的服务。    公司销售:齐重数控机床、济南二机床、长沙插拉刨机床、东方机床、上海重型机床厂、南通机床、北一机床、上海机床厂、台湾达佛罗机镗铣床,台湾主新德磨床等









1、该机床具有车削、钻削、镗削、铣削及磨削功能。适用于高速钢、硬质合金及陶瓷刀具,对黑色金属、有色金属及部分非金属材料的零件进行粗、精加工。可车削内外圆柱面、内外圆锥面、端面、沟槽、螺纹及复杂回转型面,并可对零件的端面进行钻孔、攻丝、镗孔、铣削、磨削及外表面铣削平面、深度较小的镗孔工序与磨削工序。
2、机床主传动由直流电机驱动,经两档主轴变速机构,实现立轴变速机构,实现工作台转速范围。

3、工作台主轴采用日本NSK(P4级)高精度可调径向间隙的双列圆柱滚子轴承定心。轴向采用恒流静压导轨,导轨采用意大利ATOS高精等流分油器供油,并配置油温控制装置,使工作台具有旋转精度高,承载能力大,变形小的特点。
4、机床左右刀架均由西门子交流伺服电机驱动左数控刀架,经定比齿轮降速为德国进口P3级滚珠丝杠传动,右普通刀架采用国产滚珠丝杠传动实现刀架的进给和快速移动。
5、左右垂直刀架水平(X、U轴)方向采用恒流闭式静压导轨,德国VOGSL多头泵供油。左数控刀架垂直(Z轴)方向采用静压或滚动、滑动复合导轨副,滚动导轨块采用德国INA高精度导轨块。右普通刀架垂直(W轴)方向采用滑动导轨副。
6、龙门架左、右基座上由双西门子交流伺服电机同步(Y轴)驱动,移动采用静压卸荷导轨。
7、数控系统采用西门子840系统,可控制X、Z、U、W、Y、C六个轴,可实现X、Z两轴联动或X、Z、C三轴联动,均为全闭环控制,反馈元件采用德国海德汉光栅尺及圆光栅。








序号

参数名称

单位\型号

DMVTM1620

1

最大加工直径

mm

16200

2

工作台直径

mm

7500

3

最大加工高度

mm

5500

4

最大工件重量

t

250(转速≤6r/min) 50(转速=16r/min)

5

刀架水平行程 右普通刀架(X轴)

mm

6900



左普通刀架(D轴)

mm

6430

6

右普通刀架最大切削力

kN

100(L≤1000mm) 10(L=2500mm)

7

左数控刀架最大切削力

kN

100(L≤1000mm) 16(L=2000mm)L为刀尖刀架端面的距离

8

工作台最大扭矩

kN.m

640

9

左右刀架滑枕截面

mm

400×400

10

滑枕垂直行程 右普通刀架(Z轴)

mm

2760



左数控刀架(W轴)

mm

2760

11

主电机最大功率

kW

DC:132

12

工作台转速范围(无级)车削

r/min

0.16-16



铣镗削

r/min

0.0002-0.2

13

工作台C轴



360° 任意角度

14

刀架水平、垂直进给量范围(无级)

mm/min

 0



右普通刀架



 0.1-500



左数控刀架



 0.1-1000

15

左右刀架水平、垂直快速移动速度

mm/min

 4000

16

左右刀架水平、垂直进给交流伺服电机扭矩

Nm

 98(2000r/min)

17

工作台导轨副



 恒流静压

18

横梁升降行程

mm

 4000

19

横梁升降速度

mm/min

 360

20

横梁升降电机功率

kW

75

21

钻镗主轴交流伺服电机驱动

kW

 7.5

22

钻镗主轴转速范围(无级)

r/min

 10-600

23

磨头主轴交流变频电机功率

kW

 5.5

24

磨头主轴转速范围(无级)



1500-3000

25

龙门架移动行程

mm/min

 5300

26

龙门架移动速度

mm/min

 100

27

机床总重量(约)

t

 610



根据买卖双方合同约定包装方式进行包装

根据双方合同约定

如有特殊要求请在购买前提前说明
