XHSV2525型 高架式五轴联动高速加工中心

        无锡天量机械设备有限公司专业经营，代理各种名牌机床，所代理的机床均为市场要求的优质产品。可供进口，国产金切，锻压，数控机床百余个品牌。    公司是执行产品质量和员工素质科学管理的专业机床公司，从售前到售后，质量到价格都具有完善的专业管理制度。长期以来，公司重视举才纳贤，对员工综合素质要求较高，尤其业务员在专业技能方面受到各项专门培训，已能根据企业的具体要求，制定出一系列机床配套及使用等建议方案。    现随着市场发展趋势，并应用专业的科学管理方法，提高公司经营素质。同时凭借我们在机床行业的三十年经验、信誉及至诚服务，赢得了广大用户的一致好评。    公司将“一切为了用户”的宗旨贯彻于代理经营全过程，依靠严格的品质管理系统，高素质的人才和不断进取的精神，为用户提供高品质的产品及优质的服务。    公司销售：齐重数控机床、济南二机床、长沙插拉刨机床、东方机床、上海重型机床厂、南通机床、北一机床、上海机床厂、台湾达佛罗机镗铣床，台湾主新德磨床等

产品介绍

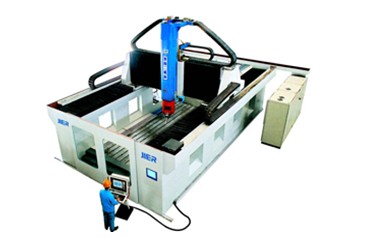

XSV25(XHSV25)系列高架式五轴联动高速镗铣床(加工中心)是济南二机床集团有限公司在与法国FOREST-LINE公司长期合作的基础上,根据国内外市场需求,充分运用现代设计方法和计算机技术而自行研制开发的高新技术产品。

该两系列数控机床的结构特点是:工作台为落地式平台,高架式床身分别放置在工作台两侧,横梁安装在滑板上,沿床身纵向前后移动(X轴),溜板沿横梁导轨横向左右移动(Y轴),滑枕沿溜板垂直上下移动(Z轴),双回转摆动铣头可实现绕Z轴旋转(C轴)和Y轴旋转(B轴)。双回转摆动铣头其主轴为电主轴,该铣头能使刀具的轴线始终垂直于工件的被加工面,实现“法向”加工。特别适合于航空航天结构件、螺旋浆、模具型腔等复杂三维型面工件的高精度、高速度铣削。

该两系列数控机床可广泛应用于航空航天、船舶、汽车模具、铁路机车、发动机、汽轮机、水泵等行业。

主要特点

树脂砂铸铁和焊接结构件的最优组合,考虑了静、动态载荷并由计算机进行设计,先进的热处理时效工艺,最大限度地消除了焊接和铸造内应力,以提高机床的精度和刚性。
　

X、Y、Z三轴均采用直线导轨,导轨上安装有防止机床高速共振的阻尼块;B、C轴采用进口高精度滚子向心/推力轴承,以提高精度、刚性和机床使用寿命。
　

X轴采用最新直线电机直接驱动,装有制动单元和安全缓冲装置;Y、Z轴采用大导程的预载螺母滚珠丝杠传动。运用现代设计方法,通过建立振动阻尼、动态加速度模型,在确保机床整机刚性的前提下,尽量减轻了移动件的重量,使机床具有良好的快速响应特性。具有高转速、高速度、高加速度的特点。
　

B、C轴传动采用谐波齿轮减速单元带动消间隙双齿轮副旋转,实现B、C轴旋转运动;B、C轴并分别设有液压夹紧机构。
　

X、Y、Z轴均采用光栅尺实现全闭环控制;B、C轴采用高精度角度编码器实现全闭环位置反馈。
　

电主轴采用大接触角高速陶瓷球轴承,并配置了主轴的冷却系统、轴承压力空气密封、主轴可矢量控制进行正/反转、刀具自动拉紧一松开装置、刀具夹紧放松检测、无刀检测、主轴锥孔空气清洁、主轴轴承温度监控等各种具有当今先进水平的装置。
　

刀具微型润滑系统通过装在铣头上的喷射冷却嘴将可挥发的液体微粒随压缩空气喷射向刀具,使刀具润滑定点冷却,无污染。
　

两系列数控机床还可根据用户需求,提供对刀仪、在线测量探头及远程诊断技术。
　

XHSV25系列产品配置有容量分别为20、40、60、80把刀具的随动刀库,实现自动换刀;用户可自行选用。
　

 机床各移动部件均配置可调式定时、定量稀油润滑装置;B轴、C轴轴承采用油脂润滑。
