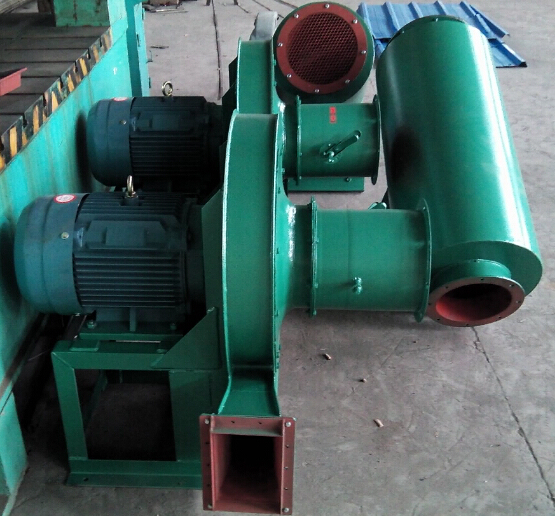

密封风机

无锡腾晖环保设备有限公司位于风景秀丽的太湖之滨——江苏省无锡市。公司地处江苏、上海、浙江构成的长江三角洲地区的中心地带，北枕长江，南拥太湖、东邻上海、西靠南京，水、陆、空交通运输十分便利，是我国经济最发达、全国著名的经济中心城市和优秀的旅游城市之一。     公司专业设计、制造和销售环保电力设备（包括风机进出口风门、电站风门、烟气挡板门、脱硫脱硝风门、闸板门、插板门、冷热风隔绝门、圆风门、关断挡板门、调节门、烟道高温风门、煤矿用侧开风门、脱硫镍基合金件、循环泵入口合金滤网、喷淋管、氧化空气管、煤粉管道可调缩孔、煤粉闸门以及旋转滤网、清污机、二次滤网、电动滤水器、平板滤网、钢闸门、拦污栅等水工设备），已广泛应用于电力、钢铁、石化、冶金、煤矿等行业，并远销海外。公司长期以来一直与国内多家著名大专院校、科研院所密切合作，致力于多种新产品的研发，在广泛吸取日本、美国、德国等发达国家产品技术优点的同时，实行严格的科学管理，以工艺、技术的不断创新来带动产品质量的提升。

一．概 述

9—19、9—26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃），介质中尘土及硬质颗粒物含量不大于150mg/m3。在单轴双挡板门所需的密封系统中,担当不可忽略的作用，当叶片处于关闭位置时，通入压力高于工作介质压力（一般大于500pa）的密封空气，形成一道高压密封空气形成的屏障，使叶片前后完全隔开，确保挡板门100%的隔断效果。

二．风机的型式

本风机为单吸入式,通常有No4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号.

本风机通常制成右旋和左旋两种型式,从电机一端正视,叶轮顺时针旋转者称右旋风机,以“右”表示；逆时针旋转者称左旋风机，以“左”表示。

风机的出口位置以机壳的出口角度表示。“左”、 “右”均可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式分为A式（No4～6.3）、D式和C式（No7.1～16）三种。

三．结构组成

No4～6.3主要由叶轮、机壳、进风口、支架等组成；No7.1～16主要由叶轮、机壳、进风口、传动组等组成。

叶轮：9—19型风机叶片为12片，9—26型风机叶片为16片。均属前向弯曲型。叶轮扩压器外缘最高圆周线速度不得超过140m/s。叶轮成型后经静、动平衡校正和超速运转实验，故运转平稳。

机壳；用普通钢板焊接成蜗壳形整体。

进风口：做成收敛式流线型整体结构，用螺栓固定于前盖板上。

传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。

四．风机的安装与使用

安装前：应对风机各部件进行全面检查，机件是否完整，叶轮与机壳的旋转方向是否一致，各部联接是否紧密，叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等。

安装时：注意检查机壳，壳内不应有掉入或遗留的工具或杂物。在一些结合面上为了防止生锈，减少拆卸困难，应涂上一层润滑脂或机械油。风机与地基结合面和风机与进出风管道联接合面应调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意保证风机的水平位置。

  安装要求：

（1）   按图纸所示的位置与尺寸安装，为确保高效率，特别要保证进风口与叶轮的轴向和径向间隙尺寸。

（2）       安装后试拨传动组，检查是否有过紧或与固定部分刮蹭现象。

（3）       全部安装完毕，总检合格后，才能进行风机的试运转。

为了防止电机过载烧毁，在风机启动时，必须在无载荷（将进风阀门关闭，出风阀门稍开）的情况下进行，如情况良好，逐步开启阀门，直到规定的工况为止。在运转过程中应严格控制电流，不得超标。

风机的操作：

（1）       风机启动前，应进行下列准备工作：

a.       将进风阀门关闭,出风阀门稍开.

b.       “点车”查看风机及其系统有无异噪、异味、异振,如有应排除之, 如无,点车时间逐渐拉长,直至正常运行.

(2) 风机启动达到正常转速时,应在运转过程中经常检查轴承温度是否正常,当轴承温度没有特殊要求时,轴承温升不得超过环境温度40℃；轴承部分的均方根振动速度值不得大于6.3m/s。如发现风机有剧烈的振动、撞击、轴承温升迅速上升等现象时，则必须紧急停车。
