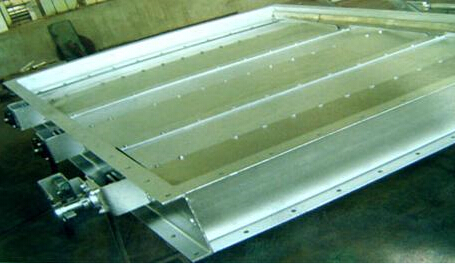

单轴单挡板门

无锡腾晖环保设备有限公司位于风景秀丽的太湖之滨——江苏省无锡市。公司地处江苏、上海、浙江构成的长江三角洲地区的中心地带，北枕长江，南拥太湖、东邻上海、西靠南京，水、陆、空交通运输十分便利，是我国经济最发达、全国著名的经济中心城市和优秀的旅游城市之一。     公司专业设计、制造和销售环保电力设备（包括风机进出口风门、电站风门、烟气挡板门、脱硫脱硝风门、闸板门、插板门、冷热风隔绝门、圆风门、关断挡板门、调节门、烟道高温风门、煤矿用侧开风门、脱硫镍基合金件、循环泵入口合金滤网、喷淋管、氧化空气管、煤粉管道可调缩孔、煤粉闸门以及旋转滤网、清污机、二次滤网、电动滤水器、平板滤网、钢闸门、拦污栅等水工设备），已广泛应用于电力、钢铁、石化、冶金、煤矿等行业，并远销海外。公司长期以来一直与国内多家著名大专院校、科研院所密切合作，致力于多种新产品的研发，在广泛吸取日本、美国、德国等发达国家产品技术优点的同时，实行严格的科学管理，以工艺、技术的不断创新来带动产品质量的提升。

一、概 述
      单轴单挡板门也称关断门、风道挡板门或烟道挡板门，常用于电厂或其它行业中的烟管、风道中做截流介质用，风门启闭角度90℃，它具有全开全关两个功能，使系统某一管路介质全部流通或关闭。在原74DD标准风门、CE标准风门的基础上，采用了国外先进技术并吸取了国内同类型产品的优点，结合了众多用户的使用经验及反馈信息，开发出了具有自主特色的优质关断挡板风门，叶片关闭时，其前后的密封率可达99%以上，特殊订货可达99.5%以上的密封率。对于普通介质，可以采用普通碳钢制作，对于需要防腐或耐高温的工况，可采用特殊材料及工艺。

二、挡板门的分类

    根据形状可分为方形单轴单挡板风门和圆形单轴单挡板风门；根据驱动方式可分为手动单轴单挡板风门、电动单轴单挡板风门和气动单轴单挡板风门；根据制造工艺可分为铸造式单轴单挡板风门和焊接式单轴单挡板风门；根据材质可分为铸铁单轴单挡板风门、碳钢单轴单挡板风门、不锈钢单轴单挡板风门和镍基合金单轴单挡板风门。

三、结构组成及技术特点

单轴单挡板风门主要由框架、叶片、密封片、主轴、轴承、轴封、曲柄连杆机构、执行机构（选购件）等几部分组成。框架采用钢板折压成形、型钢焊接成形或铸造成形，叶片采用钢板折压成形或铸造成形，截面流线形叶片确保介质压损极小。叶片与叶片间、叶片与框架间设有特殊的弹性密封结构，确保叶片关闭时其前后的密封率可达99%以上，特殊订货可达99.5%以上的密封率。叶片与主轴之间采用专用紧固件连接，单轴挡板风门安装在管道上后，可以拆卸任何部件，并保证在工作状态下可以方便地检修或更换部件。轴颈处采用专用密封结构及专用轴承，专用密封结构其密封性能良好、无外泄、耐高温，专用轴承具有自动调心及自动补偿功能，可以自动补偿前后轴的同轴度偏差，确保单轴挡板风门阻力小、无卡涩、转动灵活。曲柄连杆机构上配有专用轴承，确保传动阻力小，对于巨形单轴单挡板风门均采用双臂重型曲柄连杆机构，确保单轴单挡板风门启闭动作万无一失。手动、电动或气动执行机构可以直接与驱动主轴连接或采用曲柄连杆机构形成远方传动，执行机构也可以由用户自配。
