双插板气动热风隔绝门

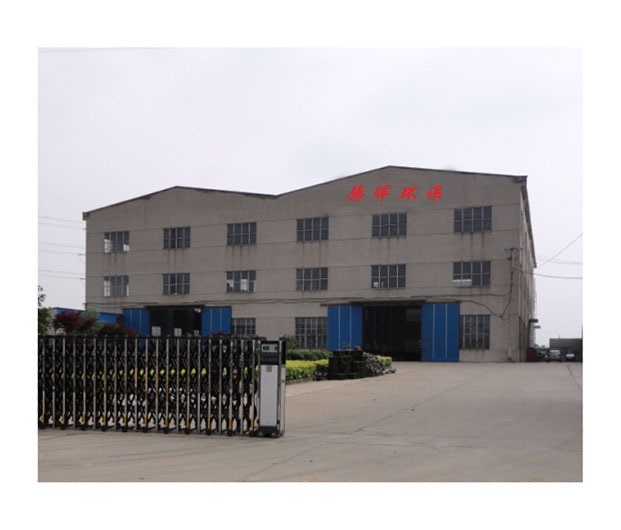

无锡腾晖环保设备有限公司位于风景秀丽的太湖之滨——江苏省无锡市。公司地处江苏、上海、浙江构成的长江三角洲地区的中心地带，北枕长江，南拥太湖、东邻上海、西靠南京，水、陆、空交通运输十分便利，是我国经济最发达、全国著名的经济中心城市和优秀的旅游城市之一。     公司专业设计、制造和销售环保电力设备（包括风机进出口风门、电站风门、烟气挡板门、脱硫脱硝风门、闸板门、插板门、冷热风隔绝门、圆风门、关断挡板门、调节门、烟道高温风门、煤矿用侧开风门、脱硫镍基合金件、循环泵入口合金滤网、喷淋管、氧化空气管、煤粉管道可调缩孔、煤粉闸门以及旋转滤网、清污机、二次滤网、电动滤水器、平板滤网、钢闸门、拦污栅等水工设备），已广泛应用于电力、钢铁、石化、冶金、煤矿等行业，并远销海外。公司长期以来一直与国内多家著名大专院校、科研院所密切合作，致力于多种新产品的研发，在广泛吸取日本、美国、德国等发达国家产品技术优点的同时，实行严格的科学管理，以工艺、技术的不断创新来带动产品质量的提升。

一、概 述

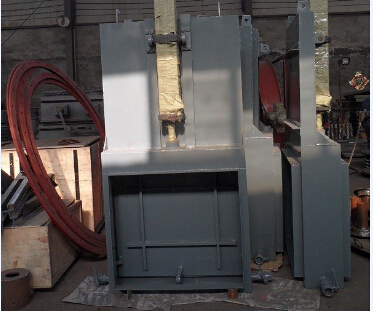

      双插板气动热风隔绝门安装于磨煤机入口热风道，用于阻断进入磨煤机的热风。本隔绝门采用双插板关闭，双层插板中通入比热风压力高的密封风，从而阻断热风进入磨煤机的内部。双插板气动热风隔绝门采用气缸驱动，一个气缸同时完成开关和锁紧动作。它是我公司结合同类产品结构自行设计开发的一种新型产品，它利用一个气缸工作就能够实现门板的启闭和锁紧作用，从而来隔绝工作介质。该产品工作可靠、启闭灵活、密封严密（可通入密封风保证零泄漏）且强度高，刚性好，坚固耐用，是火电厂锅炉系统中的重要辅机配套设备。

二、结构组成及技术特点
    双插板气动热风隔绝门主要由门框、门座、门板、密封装置、气缸、密封系统等部分组成。门框、门座和门板均采用型腔结构，整体热处理后精加工成形确保设备无热变形，专用密封装置确保门板前后无内漏轴颈处无外漏，从而实现真正意义上的100%密封。双插板式气动隔绝门插板的启闭驱动机构锁紧机构设计成一体。气动隔绝门随设备提供一台就地控制箱，隔绝门可现场就地操作，也可实现远方操作控制。双插板式气动隔绝门的插板组装后进行整体退火处理，并对插板的密封面和门座的密封面进行精加工。确保插板表面具有较高的平面度要求，保证关断严密无泄漏。经过热处理和精加工的插板表面安装有环形的封闭状密封盘根条。密封盘根条高度可以根据插板锁紧时密封面接触不均匀间隙进行微量调整，直至密封严密无泄漏。隔绝门插板关断后无内泄漏，设计传动兼锁紧机构动作对插板进行锁紧实现隔绝门关断零泄漏。采用使用性能非常可靠的耐高温特殊盘根条。双插板式隔绝门的插板开启后位于另一侧密闭的检修室内。气缸设置在风道外侧，且便于维护保养。气缸活塞杆伸出门框处设计有专门的密封座，无外泄漏。双插板式气动隔绝门插板开启或关闭通过插板上的导轮或滚轮限制在轨导内运行，采用优化设计方案，插板移动平稳可靠。具有远程、近距离操作的双重功能，并且与DCS系统接轨，达到自动化运行效果。双插板式气动隔绝门的气动装置采用外置式限位行程开关。气缸与隔绝门安装调试后出厂。出厂前已对气动隔绝门上的外置式限位开关进行调整到位，用户只需通入电源和气源即能使气动隔绝门正常动作。

三、技术参数

 1、工作压力： 一般＜15000Pa，有特殊要求的另行注明；

 2、工作温度： 一般＜400℃，有特殊要求的另行注明；

 3、密封空气与热风的压差：2000 Pa；

 4、气动隔绝门的气源：0.4—0.8MPa。

5、密封效果：100%，（通入密封风的情况下）。
四、用户选购注意事项

双插板气动热风隔绝门规格中的宽(W)、高(H)或内径(D)是指门框的内径尺寸，长度(L)是指双插板气动热风隔绝门两安装法兰面间的长度尺寸。可按用户要求设计双插板气动热风隔绝门的宽(W)、高(H)或内径(D)及长(L)的尺寸。双插板气动热风隔绝门在订货时须提出使用工况参数：

 1、接口尺寸；

2、最高工作压力（P)Pa；

3、最高工作温度（t)℃；

4、工作介质；

5、管路方向（水平/垂直）；

6、介质流向；

7、操作要求；

8、安装位置（室内/室外）；

9、与管道间的连接方式（焊接/法兰连接）。
