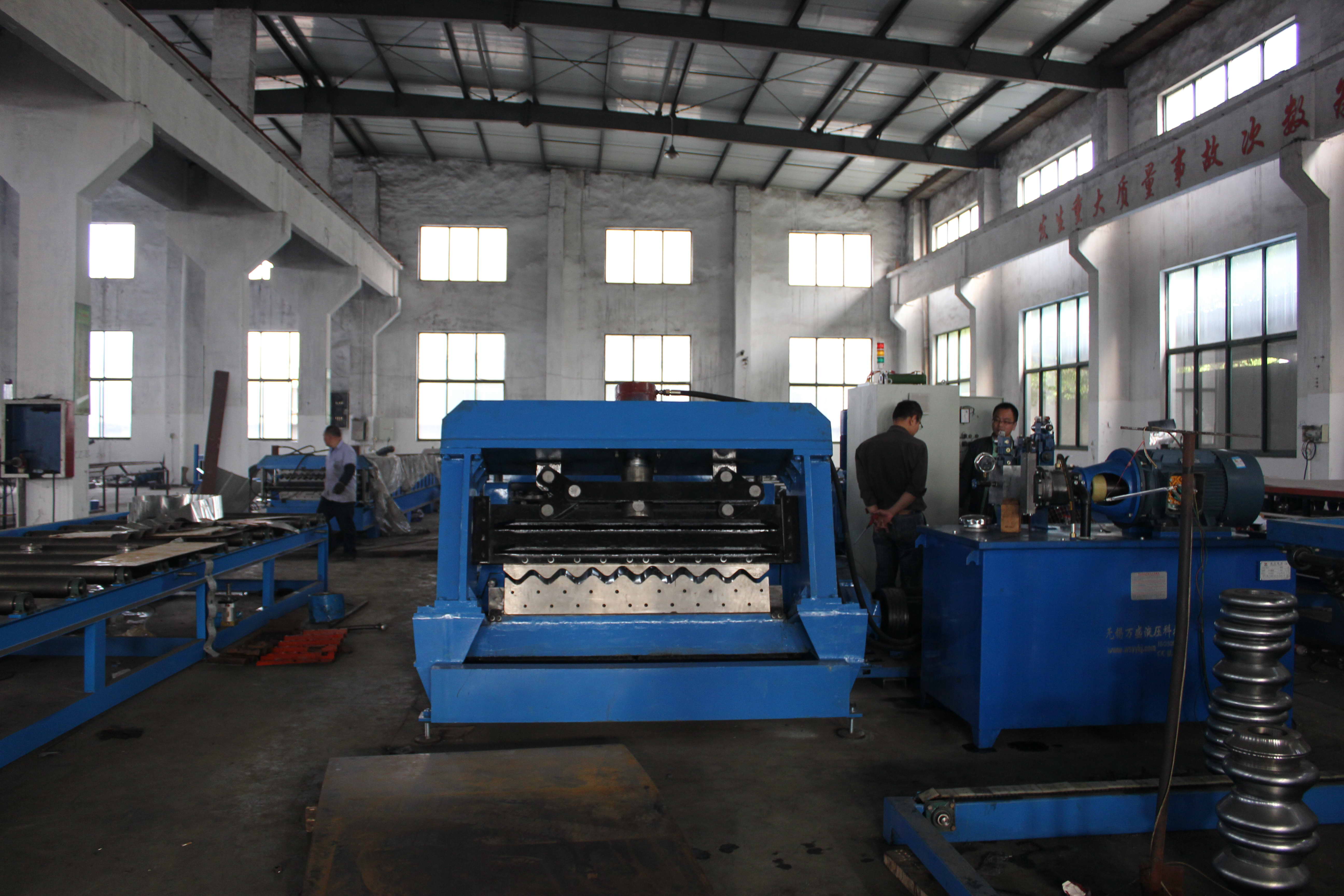

全自动公路涵洞波纹板生产线

无锡健扬科技有限公司是一家专业生产C/Z/U型钢、粮仓板、聚氨酯复合板等生产线的机械制造厂家，多年致力于冷弯压型设备的研发与制造，潜心打造中国冷弯压型设备的中高端品牌。

公司位于风景秀丽，经济发达的无锡市锡山区锡北镇，东邻上海，西靠南京，京沪铁路、京沪高速公路，长江运河均贯穿于此，交通便利，地理位置优越。健扬人通过不断引进并消化吸收国内外先进技术与设计理念，现已拥有全套成熟系列产品，如C、Z 型钢生产线，手动调节底宽腰高，自动调节底宽腰高，全自动CZ互换一体机等高性价比产品；因产品设计合理，机身结构结实耐用，成型原理不断更新而倍受钢结构行业的青睐。随着粮仓板，涵洞板的广泛运用，为应市场需求，健扬人已成功研发多套大型钢板仓、涵洞板生产线，在国内外各厂家投入生产使用；并已取得了良好社会效益与经济效益。健扬人坚持以 “质量第一、 创品牌； 用户满意， 讲诚信；科学管理，求发展”的质量方针，结合市场需求，不断的吸收、引进其它先进技术，满足国内外广大用户的生产需要。本公司设备远销几十个国家与地区，包括对产品要求很高的美国，澳大利亚等发达国家。在国家拉动内需的政策下，在国内市场，我们也有不俗表现。

公司全体员工以诚待人，以信为本，愿以一流的产品，优良的售后服务陪伴您的事业走向成功，共创美好的明天!

热忱欢迎来厂参观指导，我们期待着与您合作，互惠互利！

全自动公路涵洞波纹板生产线， 波形钢板涵是替代圆管涵、盖板涵、箱涵、拱涵和小桥的优质公路建材，可用于公路铁路横向通道、坑道、涵洞、排水管道和掩体等工程上。 波形钢板涵应用领域 　　公路与铁路：涵洞、通道、小桥、隧道、涵隧大修、临时便道、渗水井 　　市政及建筑：共同沟、光电缆保护、排水沟、塔吊围堰、垂直桩外壳 　　煤矿：矿产输送管道、人员及采矿机械通道、竖井 　　民用：电厂烟道、粮食储备仓、发酵罐、风力发电 　　军事：军事便道、防空通道、疏散通道 波形钢板涵优点 　　1、波形钢板涵同时具有刚性和柔性；结构受力合理，荷载分布均匀，具有一定的抗变形能力。 　　2、采用标准化设计，工厂规模化生产；生产周期短，效率高，有利于降低成本，提高质量。 　　3、现场安装速度快，施工期短，社会经济效益明显。 　　4、一年四季均可施工，施工不受季节影响，不受环境影响。 　　5、能有效解决北方寒冷地区因反复冻胀对混凝土桥涵破坏问题。 　　6、特别适用于长年：东土、膨胀土、软土、湿陷性黄土等特殊地区，可避免地基变形造成的不均匀沉降对涵洞的破坏。 　　7、减少水泥、沙子、石子等常规建材的使用，环保意义深远。 　　8、同混凝土桥涵比较，同等跨径的波形钢板桥涵综合造价低。 　　9、后期养护工作量小，养护成本低。 1 生产线总要求 生产线包含开卷、导向、整平、成型、冲孔、拱弯、剪切、简易自动码垛等金属波纹板生产的全部工序。 1.1 工作环境 环境温度：-10℃～+45℃ 环境湿度：≤90% 1.2 原材料 原材料类型：市售镀锌钢板（卷材），Q235 原材料规格：最大宽度1500mm 最大厚度3.5mm 1.3 产品波形规格参数 内筒波纹板波纹参数：125mm×25mm（波纹筒直径Φ3.2m），见附图1 外筒波纹板波纹参数：150mm×50mm（波纹筒直径Φ5.2m），见附图2 1.4安装布局（不包含原料及成品存放、起吊设备设置区域） 长度：≤30m 、宽度：≤4m、高度：≤5m 起吊重量：≤10T、起吊高度：≤7m 注：若设备安装时有单件起吊重量超过10T的情况，需预先特别说明。 1.5 动力源 功率： ≤70KW 电源： 3相380V±10% 单相220V±10% 频率50Hz±2% 2主要组成设备参数指标要求 2.1放料架 放料架采用被动运转、液压张紧、恒速进给的方式； 放料宽度：300mm～1500mm； 放料重量：≤15T； 夹持钢卷最大外径：1500mm； 夹持钢卷内孔直径：460mm～560mm。 2.2成型主机 成型主机采用单波逐步成型方式，具备钢板导向、手动调节自动居中、整平、夹送、辊压成型等功能； 加工精度：波距尺寸精度：±2mm 波高尺寸精度：±2mm 波纹板外观：波纹板表面光滑平整、色泽均匀，边缘规整，无明显镀锌层脱落、堆积现象，无明显加工造成的机械划痕和损伤； 轧辊道次：16组成型，2组整形修复，第1道轧辊兼具夹送功能，两端两道轧辊兼具导向功能； 轴承：国标，全密闭； 电机：2台，各15KW（依生产线实际情况选配），电器零件采用施耐德； 成型速度：6mm/min～15mm/min，可调节； 结构形式：牌坊式结构+万向节+齿轮箱； 驱动方式：电机+齿轮箱驱动； 控制方式：PLC控制（日本松下，触摸屏式，配备可以覆盖全生产线范围的无线手持式操控盒）。 2.3 冲孔设备 冲孔方式：不停机跟踪冲孔； 控制形式：伺服电机（5.5KW）+脉冲编码器+滚珠丝杠传动； 液压站：电机22KW，国产万盛； 冲孔精度：孔大小精度：+0.3mm； 孔间距（宽度方向）精度：±1mm； 孔间距（长度方向）精度：±2mm； 螺纹孔外观：螺纹孔形状规整，边缘无明显毛刺； 冲孔模具：Cr12MoV材料，表面处理，60～62HRC； 随生产线配备一套备用冲头。 2.4拱弯设备 拱弯设备弧形结构曲率半径采用双向电动调节方式。 拱弯方式：三辊拱弯，两辊辅助； 进料宽度：≥1250mm； 辊弧速度：与成型主机配合； 最大拱弯直径：2m； 结构形式：牌坊式结构。 2.5剪切设备 液压站：与冲孔设备共用一套液压站； 剪切方式：液压切刀剪切，角度可调，与拱弯弧板状态匹配； 剪切长度精度：±2mm； 切口质量：波纹板端部切口平直，无明显锯齿现象； 切刀：Cr12MoV材料，表面处理，60～62HRC。 2.6 出料码垛 剪切完成后成品走向朝上，配备适当的输送与放置设备实现自动码垛， 出料方式：自动输送、转移、下沉码垛；码垛时为手动。 出料架类型：三角式/辊轮式； 码垛数量：50件—100件； 周转小车：1台。
