双拉膜专用电晕处理设备

 无锡市求精橡塑工程硅胶有限公司专业生产 “求精”牌‘QJ’商标的QJ-DY系列电晕处理设备和QJ-GJ系列硅橡胶制品，并在业内率先通过了ISO9001：2000国际认证。该产品十多二十年来已成功服役和广泛应用于各种塑料软包装薄膜、金属膜、塑塑纸塑复合膜、泡棉和EVA膜的生产、制袋、印刷、涂布、复合、烫印等基材产品企业、半成品企业及终端产品企业以及这些流水线或设备的制造企业。

   本公司系国内最早（1990年前）开发研制硅橡胶制品的品牌元老成员之一。亦是国内早期研制开发电晕处理设备的优秀骨干企业；尤其是第五代大功率和超大功率IGBT模块结构的电晕处理设备的问世，打破了国内生产大功率或超大功率电晕处理设备的颈瓶。本公司自主开发研制的CPP流延生产线电晕处理设备专用电晕辊（CPP2500宽幅），在无锡环亚包装公司服役已超过15年，质量优于进口电晕辊；本公司自主开发研制的BOPET生产线专用电晕处理设备（BOPET2000宽幅X300M/分），在山东富维薄膜公司服役已超过1.5年，质量稳定可靠；本公司自主开发研制的流延EVA生产线专用电晕处理设备（EVA1500宽幅X150-300M/分），在上海日欣公司服役已超过8年，用户反映特好；本公司自主开发研制的BOPET聚酯生产线专用电晕处理设备（BOPET3500宽幅X200M/分），在常州海企公司服役已超过6年，运行一直良好；本公司自主开发研制的BOPP涂布生产线专用电晕处理设备（BOPP2000宽幅X300M/分），随上海富泽公司出口服役已超过3年，运行十分稳定；本公司自主开发研制的BOPP双拉生产线专用电晕设备（BOPP6500宽幅X250M/分），在环宇合资公司服役已超过8年，运行一直正常；本公司自主开发研制的金属铝箔涂布生产线专用电晕处理设备（1800宽幅X100-200M/分），在镇江铝业公司服役已超过2年，效果惊人；

   本公司十分重视吸收国内外先进科学技术，集国内科研院所的思维于一体，积二十多年自身实践之宝贵经验，成为国内首屈一指并具独特水准的成功企业之一。

 一、产品简介

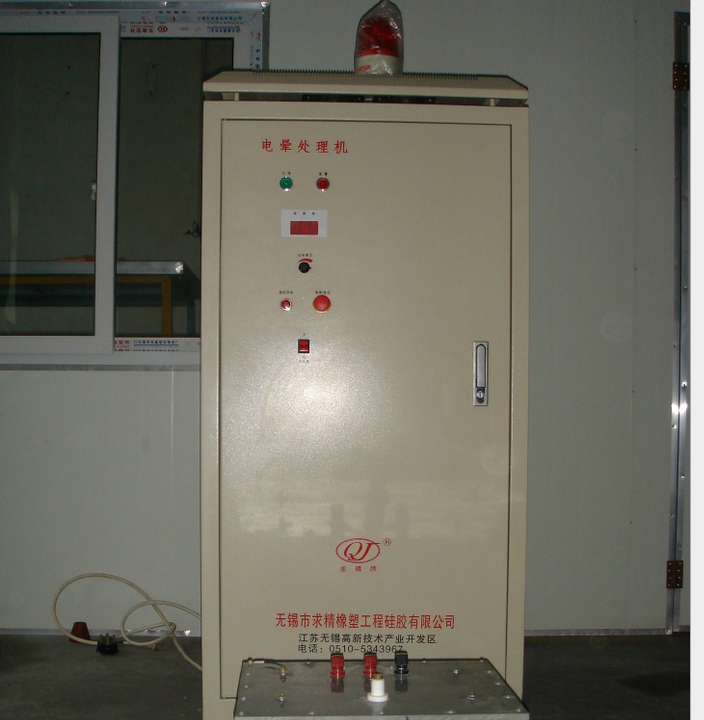

产品名称-电晕处理设备
     关于电晕处理设备，从目前而论，国内生产超过4KW的电晕处理设备的过关企业几乎了了无几；而能够称得上设备制造得完美的企业，特别是生产大功率或超大功率电晕处理设备的如30KW或60KW的企业那就只有那么一二家了，而本公司就是那其中的一家。

       QJ—DY系列电晕处理设备系本公司开发研制的第五代新产品。最早生产的功率可控硅系列、功率三极管系列及功率IGBT管系列的电晕处理机已全部淘汰，目前已全部采用先进的大功率IGBT模块结构，并从单一品种的吹膜系列专用电晕处理机发展为多品种的例如泡棉专用、EVA膜专用、金属膜专用、双拉膜专用、多层共挤复合膜专用、涂布机专用、流延机专用、淋膜机专用、分切机专用、印刷机专用、大功率及超大功率系列电晕处理机。目前该产品已覆盖国内各个地区，并出口日本地区，其中EVA膜专用电晕处理设备属国内首创；泡棉专用电晕处理设备系国内外独创；涂布专用电晕处理设备国内客户满意度最高，处理效果最好；分切专用电晕处理设备因其材料及速度的要求难度最高，对其攻克致胜是我司技术上的领先；大功率或超大功率系列电晕处理设备能有效处理宽幅至8m，速度280m/分的BOPP在线薄膜；以及宽幅至2.8m，速度200m/分的CPP在线薄膜，可完全替代在线的进口电晕处理设备，是双拉等国产及进口生产线可放心使用的产品，更是早期的双拉生产线之电晕处理设备的更新换代之优秀产品，客户用之放心，效果极佳。

㈠.  分类

本公司生产的QJ—DY型电晕处理设备可分为以下十二大系列品种：

㈡．   产品概述

  QJ—DY系列电晕处理设备所属十二大系列品种系本企业开发研制的继功率可控硅、功率三极管、功率IGBT管、小功率IGBT模块后的第五代新产品。主机采用稳定、先进、可靠的进口大功率IGBT模块、器件为主电路元器件，控制、触发、显示电路的主元器件由集成块电路组成，使其设备运行时十分安全可靠、耐用，故障率低，并具有过压过载、过电流、短路及停转等自动保护等优点，是目前国内外电晕界无可比拟的优秀新产品。

       新颖的高压放电电极（或称刀片）的设计吸收了国外最新科学原理，具有自动补充、呼吸新鲜空气，并在高频高压的电晕电离作用下产生强力的不饱和臭氧气体，且该不饱和臭氧气体迅速分解，成为极为活跃的原子氧，继而激发塑料（或纸张）等表面分子产生极性基团，处理薄膜时获得最佳达因值和表面张力衰减慢的电晕处理效果，使各种塑料薄膜、纸张、泡棉及金属膜等材料的表面油污得以清除，薄膜微观表面得以粗化，表面张力得以提高，印刷、涂布、复合时的粘结牢度得以大幅增加。

       高压放电极与硅胶电晕辊（管）间的距离调节十分灵活、方便，随心所欲。放电片与硅胶辊（管）的弧形状态十分吻合，放电刀片结构十分稳定，不易形变。整个滚面的间距可调整得十分一致，火花强弱十分均匀，使其处理效果十分满意。

       放电刀架设计为快速穿膜式结构，并采用双气缸或四气缸顶出开启密封罩，便利在线薄膜快速通过电晕区，同时在检修时要十分方便，一举数得。

       铸压一体成型的铝合金外壳的油浸式高压变压器具有外观漂亮，内在散热效果好，经久耐用、不生锈、不漏油等优点，被国内外电晕界业内人士所赞誉。

       为有效防止由于电晕辊停转、电晕火花长时间冲击薄膜层和硅胶层而引发火灾等事故的发生，该产品特意添加设计了停转保护装置功能，使其既有效防止了事故发生，同时又大大延长了电晕辊（管）硅胶层的寿命，从而有效减低了日常维护和易损件的费用开支。

        该产品精心设计，精工细作，已成为塑料界不可多得的电晕处理的理想设备，并与双拉流水线设备、发泡流水线设备、镀铝膜流水线设备、分切设备、印刷设备、多层共挤与流延设备、淋膜设备、涂布设备、复合设备及普通吹膜设备配套使用，精益求精，竭成奉献。

㈢．           工作原理

   本机由380V三相交流电压经整流、滤波后得到直流电压，电触发电路提供脉冲信号，由IGBT大功率模块组成桥式逆变电路，由直流电压变换成高频电压，通过脉冲信号的变化来变换和调整输出功率，亦即当频率升高时输出功率得以增加。由高频变压器产生高频高压，并通过高频高压电缆输送到放电极板上，对电晕辊（硅胶辊筒）进行放电，此时放电极板与电晕辊之两极间的空气得以电晕电离，然后发生一片蓝色火花，使通过放电极间的薄膜得以有效处理。设备的过流过压及停转停机等保护模式是由采样电路捕捉到信号后控制触发电路，切断触发脉冲，使其得以保护。

   额定功率范围内的输出功率的调节，则是通过采用无极无档位调节的方式，运用调频的原理，以改变频率高低来实现功率大小的控制，操作起来十分方便有效。
