用途

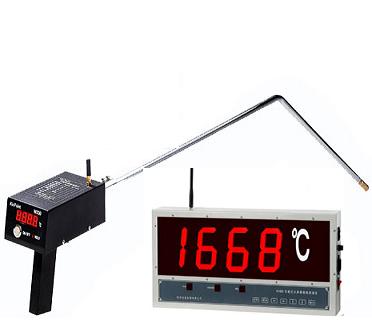

    W660 无线式大屏幕熔炼测温仪是为冶炼、铸造等行业熔炼过程快速测量熔融金属温度而研制的高精度专用仪器。

该仪器以高性能单片微机为核心、采用高精度测量传感器件、并采取多种智能化处理技术，以确保仪器长期稳定工作。无线传输技术是将手提式测温仪测得的温度值通过无线传输技术同步精确传输到壁挂式大屏幕显示器。省却了壁挂式大屏幕测温仪连线的羁绊，更提高了仪器的抗干扰能力。

该仪器与相适应的热电偶配套可在多种场合进行精密快速测温．

　特点

   W660 无线式大屏幕熔炼测温仪，兼有手提式测温仪的灵活和壁挂式大屏幕仪器远距离的可视之双重特性，省却了测试枪与大屏幕显示器间连线的羁绊。

本仪器由具有无线发射功能的手提式熔炼测温仪与具有无线式接收功能的大屏幕显示器组成。具有温度测量结束时同步灯光指示、电铃声响提示功能和温度测成值自动保持功能，具有断偶、超量程、电源欠压等报警功能。

本仪器由于采用了最新的抗干扰措施，故具有极好的抗干扰能力。中频炉通电熔炼时无须断电便可在炉内进行测温。

本仪器可查询、翻找存贮在仪器内的历史温度数据。并可选配打印机记录现场工人操作，便于加强企业的内部管理。

技术性能指标

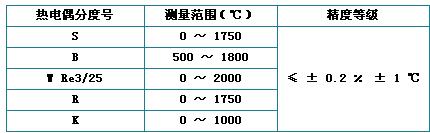

   1、测量范围和测量精度：

2 、分辨率（℃）： 1

3 、响应时间（ S ）： 1

4 、环境条件：

a、工作条件：温度（℃）： 0 ～ 50 ； 湿度（％ RH ）： 5 ～ 80

b、存贮条件：温度（℃）：－ 20 ～ 60 ； 湿度（％ RH ）： 5 ～ 90

5 、电源：

a 、无线发射手提式熔炼测温仪： DC6V ± 10 ％

b 、无线接收大屏幕显示器： AC220V ± 10 ％

6 、无线发射频率： f = 413MHZ

7 、大屏幕外型尺寸： 500 × 238 × 90 （ mm ）

工作原理

   本仪器采用热电偶为仪器的测温传感器件。热电偶测温时产生的热电势经仪器前置放大器件放大后，再经 A/D 转换器转换成数字量，然后送入微机进行数据处理，实行环境温度自动补偿、零位自校准、炉温稳定值自动显示及保持。

无线发射手提式熔炼测温仪测温结束时，显示温度测成值，与此同时将温度数据无线传输到大屏幕显示器，大屏幕显示器接收到数据信号，同步显示温度值并保持任意时间。此时大屏幕显示器与手提式熔炼测温仪显示的温度值相同，同时电铃声响同步提示提起测试枪。

操作说明

1、大屏幕显示器安装

一般说来，大屏幕显示器应安装在距测温点直线可视距离 10－30m范围内较适合，以便于观察、记录。安装位置距地面高度以2－4m为宜，显示器的接收天线处应无物体遮挡；显示器电源为AC220V（用照明线路电源，接地必须可靠）。安装尺寸如下图：

2、无线发射手提式熔炼测温仪的操作

按下面板上的电源开关（ ON/OFF ），显示器立即显示“ 8888 ”，继而显示需配用的热电偶型号（ / 为 S 型、 / 为 R 型、 / 为 B 型、 / 为 W Re3/25 、 / 为 K 型）。

插上热电偶并接触良好时，仪器显示环境温度，此时即可进行测温。测温时将热电偶插入金属液，深度为 60 － 200mm ，做到快、准、稳。当测成指示灯（ H ）亮时（有声光提示），应立即提起测温枪。仪器自动显示并保持所测得的最高温度值。

换下用过的热电偶，插上新的热电偶，可重新测温。

仪器显示“－ 1 ”说明输入信号线接触不良或热电偶端开路（在接上热电偶情况下）。

仪器显示“－ 000 ”输入信号接反。

仪器显示“ 1 ”输入信号超出量程。

仪器显示“ HELP” 说明电池欠压。

手提式测温仪在测温结束的同时，自动将信号传输到大屏幕显示器，大屏幕显示器信号无线接收无误后，显示出与手提式测温仪相同的温度值，同时电铃声响提示提起。

手提式测温仪测量完毕后应及时关机，以免造成电池浪费，关机后，不影响大屏幕显示器保持所测得的温度值。

3、大屏幕显示器

打开电源开关，显示器显示当前时间，有温度信号时，自动接收并保持显示温度值。

（ 1 ）、调整时钟

按“时钟”键，仪器进入调整时钟状态：按“←”、“→”键选择年、月、日、星期几、日、时、分；按“↑”、“↓”键可进行修改，修改正确后必须按“确认”键，方能保存，仪器即按修改后的时间显示。

（ 2 ）、查询历史数据

按“查询”键，仪器进入查询状态：选择需查询的年、月、日，按“确认”键后，仪器即显示最近的测量数据：时、分、温度值；按“↑”、“↓”键即可翻看前后的记录数据。

使用注意事项

1 、测温时，手提式测温仪的发射天线应尽可能朝向大屏幕显示器。

2 、使用本仪器时，勿使热电偶触碰带电物体，以防损坏仪器或产生干扰误差。

3 、本仪器必须配用相适应的热电偶，否则，所测数据不具有任何参考意义。

4 、当仪表显示“ HELP” 时，说明电池欠压，此时需进行充电。仪表未显示“ HELP” ，禁止仪表充电；否则会影响充电电池的使用寿命，甚至损坏充电电池。

5 、充电器充电时，充电时间不宜过长，一般为 4 小时左右，以防损坏充电器。充电电池充电后，如发现使用时间明显减少，请更换充电电池。

6 、本仪器测温时，测试枪在金属液中停留的时间不宜过长，以防烧坏热电偶纸管，继而烧坏铜头。如不慎将铜头烧坏时，应及时更换，更换时请注意极性（铜头红线与补偿导线的红线端相连），补偿导线损坏时，务必更换同型号、同长度的导线。

校准

    本仪器使用一年后应进行必要的校准。

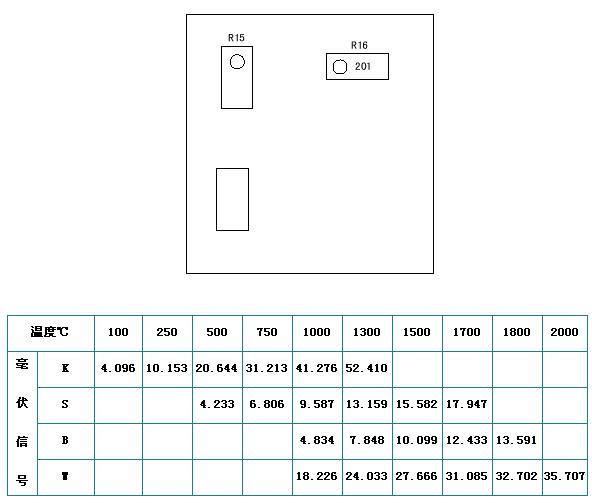

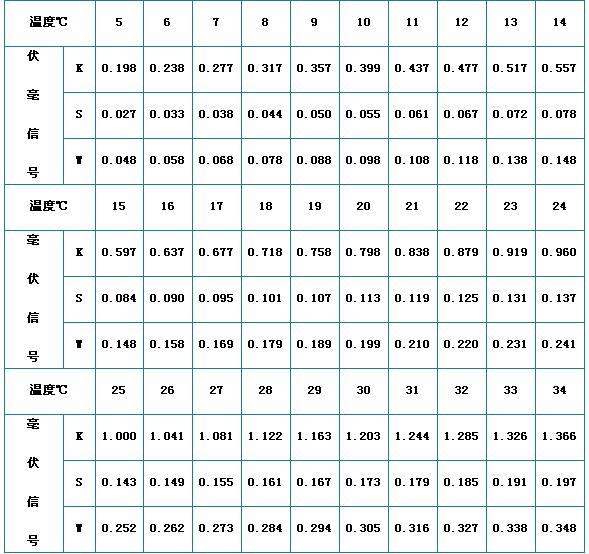

校准方法：按热电偶给出的热电势值减去周围环境温度所对应的电势值后，将差值用 0.05 级的标准直流电位差计输入本仪器，观察显示数据，下图所示位置调整电位器 R16 （阻值标记 201 ），步骤如下：输入量程上限值，观察显示结果，如超出误差范围，调整 R16 电位器使显示温度数字进入正常范围；再输入量程下限值，观察显示结果，调整 R16 电位器，如此反复多次调整，直到误差恢复到允许范围之内为止，方可封机使用。

配套件

   1、无线发射手提式熔炼测温仪

（1）、测试枪杆由铜头、枪杆、补偿导线、止头螺丝、信号插头（与枪体相连时注意插头缺口方向一致）组成。测试枪型号必须与仪器型号相匹配，规格有1.5－3m。

（2）、充电器（注意不用时及时关机）

（3）、发射天线（测量时注意无物体遮挡）

2、无线接收大屏幕熔炼测温仪

（1）、电铃 （3）、接收天线 （2）、电源线（用～220V照明电并妥善接地）

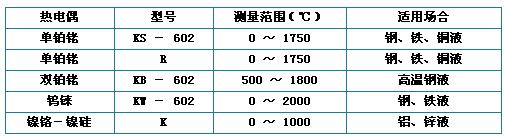

3、快速偶头

单铂铑 快速偶头 KS－602

双铂铑 快速偶头 KB－602

钨　铼 快速偶头 KW－602

包装、储运

   仪器由于销往全国各地，且精度高，故包装和运输过程应倍加小心。用户收到仪器后应按下列清单检查：

（1）、大屏幕显示器一台 （2）、手提式测温仪一台 （3）、电源线、补偿导线各一根

（4）、测试枪、铜头各一支 （5）、充电器一只 （6）、说明书、合格证各一份

（7）、发射、接收天线各一套（各自装在手提式测温仪和大屏幕显示器上）

搬运仪器时不得超过下列条件：

（1）、冲击负荷：a=30g （2）、振动：f=30HZ

存贮环境要求：

（1）、环境温度：-20～60℃ （2）、相对湿度：≤90％RH
