工作原理/Working principle
1－滤油器 2－电动机 3－ 双向齿轮泵 4－溢流阀 5－液控单向阀 6－双液控单向阀 7－安全阀 8－油箱 P－出油接口 T－回油接口
该双向转动力单元配CBT2-G系列双向泵，是集溢流阀、安全阀、双液控单向阀、电动机、滤油器、油箱于一体的小型液压系统。具有体积小，重量轻，外协美观等特点，在一般性动作要求不很多的情况下，用户只需配置执行元件（油缸、油马达）就可直接使用，该动力单元内部的双液控单向阀组成了液动换向阀，能够通过电机正反转驱动齿轮泵而直接实现对双作用油缸系统的换向，而不需再添加任何控制元件（电磁换向阀等）。 当左侧油路接油缸无活塞杆的一腔作为回油时，油缸回程压力较大，且速度慢，直流电机电流变大，转速下降，为了消除以上现象，在系统中又增加了一只液控单向阀，该阀开启压力3MPa,左侧油路通过此阀下油。

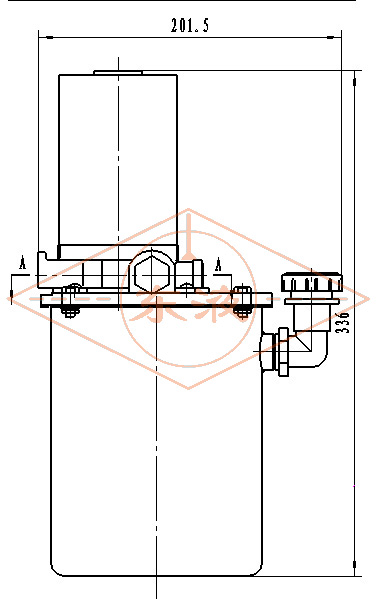

外形图/Full View Drawing
技术参数 /Technical Specifcations
