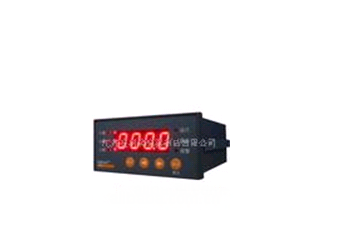

ARD2-250智能电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。产品有ARD2简易型系列和ARD3高级型系列两大类。ARD保护器可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
符合标准
l GB/T14048.1-2000低压开关设备和控制设备总则
l GB14048.4-2003低压开关设备和控制设备机电式接触器和电动机起动器
l GB14048.5-2001低压开关设备和控制设备控制电路电器和开关元件，第1部分：机电式控制电路电器
l GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验
l GB/T17626.5-2006浪涌（冲击）抗扰度试验
l JB/T 10736-2007低压电动机保护器
适用环境
工作温度：-10℃~+55℃
贮存温度：-20℃~+65℃
相对湿度：5%~95%不结霜
海拔：≤2500m
污染等级：2级
防护等级：IP20
安装类别：III级
运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域
ARD2系列智能电动机保护器
功能
ARD2系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的过载、断相、不平衡、欠载、接地／漏电、阻塞、外部故障等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。
型号说明
额定电流
表1
|
选配保护器 额定电流(A) |
互感器匝数 (一次) |
整定电流Is 范围(A) |
电动机 功率(kW) |
|
1.6 |
1 |
0.4-1.6 |
0.37-0.75 |
|
6.3 |
1 |
1.6-6.3 |
1.1-3 |
|
25 |
1 |
6.3-25 |
5.5-15 |
|
100 |
1 |
25-100 |
18.5-55 |
|
250 |
1 |
63-250 |
75-160 |
|
800 |
1 |
250-800 |
200-440 |
附加功能
表2
|
附加功能 |
代号 |
|
通讯接口 |
C |
|
漏电保护 |
L |
|
4～20mA模拟量输出 |
M |
|
2路开关量输入(外部故障保护) |
K |
|
SOE事件记录 |
SR |
技术指标
|
技术参数 |
技术指标 |
|
|
保护器辅助电源 |
AC85V-265V/DC100V-350V，功耗3VA |
|
|
电机额定工作电压 |
AC380V，50HZ |
|
|
电动机额定工作电流 |
1.6A(0.4A-1.6A) |
采用小型专用 电流互感器 |
|
6.3A（1.6A-6.3A） |
||
|
25A（6.3A-25A） |
||
|
100A（25A-100A） |
||
|
250A（63A-250A） |
采用专用电流互感器 |
|
|
800A（250A-800A） |
||
|
继电器输出触点，额定负载容量 |
2路，AC250V，3A；DC30V，3A |
|
|
开关量输入 |
2路，光电隔离 |
|
|
通讯 |
RS485 Modbus协议 |
|
|
SOE事件记录容量 |
8个事件记录 |
|
功能配置
|
产品型号 |
标配功能 |
选配功能 |
|||||||||||
|
起动超时 |
过 载 |
阻塞 |
欠 载 |
不平衡 |
断相 |
远程起动 |
报警 |
通 讯 |
漏 电 |
模拟量 |
开关量输入 |
SOE事 件 记 录 |
|
|
ARD2-? |
√ |
√ |
√ |
√ |
√ |
√ |
|
√ |
|
|
|
|
|
|
ARD2-?/CK |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
√ |
|
|
ARD2-?/LM |
√ |
√ |
√ |
√ |
√ |
√ |
|
√ |
|
√ |
√ |
|
|
|
ARD2-?/SR |
√ |
√ |
√ |
√ |
√ |
√ |
|
√ |
|
|
|
|
√ |
|
ARD2-?/CLMKSR |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
注：1、表中所列型号为常用型号，用户可根据实际需要增减选配功能；
2、远程起动需选配通讯功能，当09、10作为远程起动控制后无独立输出报警接点。
