| 表面处理：镀铬 | 种类：扭力扳手 | 加工定制：是 |
| 材质：高碳钢 | 制式：公制 | 重量：0.5（g） |
| 型号：SZS50 | 规格：50Nm | 特性：普通 |
| 品牌：森创 |
|
“森创”牌扭矩扳手注册商标号为4127805，其系列产品分为预置式、定值式两种,包括公制单位和英制单位，范围从1N.M-3000N.M。预置范围广，扳手头部可根据客户的要求随意更换。精度经陕西省计量科学院按JJG707-2003《扭矩扳子》检定为三级。扳手头部可更换为开口头，梅花头，及活动扳手头,方便不同的场合下使用。森创牌扭矩扳手的设计制造符合中华人民共和国国家标准GB/T15729 -1995《扭力扳手通用技 术条件》和国际标准ISO6789-1992的规定。 |
| 一、特点 |
| 1、具有预置扭矩数值和报警装置。当紧固件的拧紧扭矩达到预置数值时，能自动发出信号“咔嗒”声，同时伴有明显的手感振动，解除作用力后，扳手各相关零件自动复位。 |
| 二、使用方法 |
| 1、根据工作所需扭矩值要求，确定预置扭矩值。 2、预置扭矩值时，将扳手尾盖打开，调节标尺刻线至所需扭矩值。 3、在扳手方榫上装上相应套筒，并套住紧固件，再在手柄上缓慢用力。当拧紧到发出信号“咔嗒”的一声止。 4、如长期不用，调节标尺刻线退至扭矩最小数值处。 |
三、技术参数
| 预制式扳手系列： | |||||||
| 订货号 | 设定值范围 | 分值度 | 总长 | 重量 | 方榫公称尺寸 | 备 注 | |
| （N.m） | （N.m） | （mm） | (kg) | （mm） | （inch） | ||
| SZS5 | 1---5 | 0.05 | L=187 | 0.18 | 6.3 | 1/4 | |
| SZS10 | 3---10 | 0.1 | L=200 | 0.2 | 10 | 3/8 | |
| SZS22.5 | 5---22.5 | 0.25 | L=255 | 0.44 | 10 | 3/8 | |
| SZS25 | 5---25 | 0.25 | L=255 | 0.44 | 10 | 3/8 | |
| SZS50 | 15---50 | 0.5 | L=307 | 0.45 | 10 | 3/8 | |
| SZS100 | 20---100 | 1 | L=380 | 1 | 12.5 | 1/2 | |
| SZS200 | 40---200 | 2 | L=418 | 1.1 | 12.5 | 1/2 | |
| SZS300 | 60---300 | 2 | L=560 | 1.6 | 12.5 | 1/2 | 开口头、梅花头 |
| SZS400 | 120---400 | 2 | L=780 | 2.0 | 20 | 3/4 | 可按客户要求尺寸 |
| SZS500 | 125---500 | 2.5 | L=700 | 3.3 | 20 | 3/4 | 加工 |
| SZS680 | 200---680 | 4 | L=1098 | 6.8 | 20 | 3/4 | |
| SZS760 | 200---760 | 4 | L=1098 | 6.8 | 20 | 3/4 | |
| SZS1000 | 300---1000 | 5 | L=1300 | 7.6 | 25 | 1 | |
| SZS1200 | 400---1200 | 8 | L=1530 | 8.5 | 25 | 1 | |
| SZS1500 | 450-1500 | 7.5 | L=1300 | 7.8 | 25 | 1 | |
| SZS2000 | 750---2000 | 12.5 | L=1830 | 13 | 25 | 1 | |
| SZS2000A | 720-2000 | 16 | L=1320 | 7.6 | 25 | 1 | |
| SZS3000 | 1000---3000 | 10 | L=1500 | 25 | 25 | 1 | |
| 四、注意事项 |
| 1、使用时不能用力过猛，不能超载扭矩范围使用，发出讯号后，应及时解除作用力。 2、扳手应轻拿轻放，不得代替榔头敲打。 3、存放在干燥处，以免日久锈蚀。 4、大规格扭矩扳手，采用加力杆，操作时与扳手手柄联接使工作省力。 |
五、售后服务
属于质量问题免费保修一年
六、细节展示

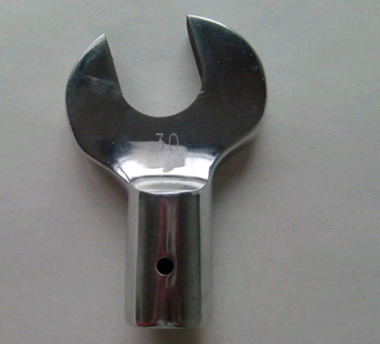

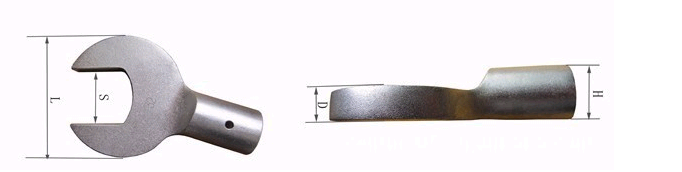

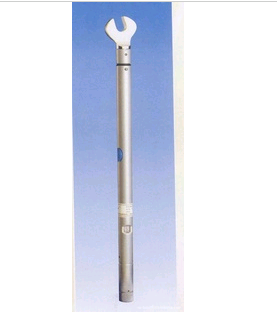

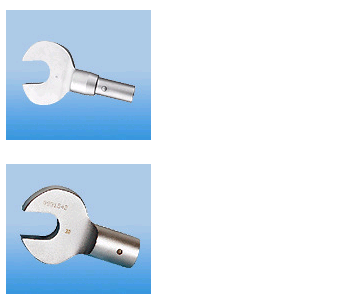

扳手头可根据客户需要随意更换，方便使用。
.png)
.png)
.png)
