| 原理： | 漩涡泵 | 叶轮数目： | 其他 |
| 泵轴位置： | 边立式 | 材质： | 不锈钢 |
| 类型： | 无堵塞型潜水泵 | 型号： | JYWQ |
| 流量： | 30（m3/h） | 品牌： | 上海申宝 |
| 用途： | 污水泵 | 驱动方式： | 电动 |
| 性能： | 不阻塞 |

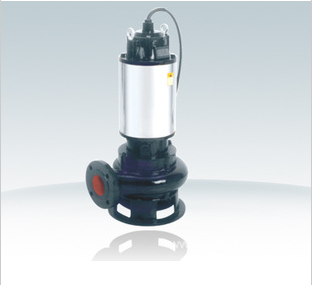

产品概述：WQ 系列无堵塞潜水排污泵是在引进国外先进技术，总结和吸收国内市场上最流行的同类产品的成熟设计的基础上开发成功的新一代高新技术产品。经测试，各项性能指标均达到国外同类产品的先进水平。
本系列产品不但具有效率高，过流能力强，可靠性高，使用寿命长等特点，还具有自动耦合安装，全自动控制和节省泵站土建造价等优点。在排送大固体颗粒及长纤维方面更具特色。
工作条件：
? 介质温度不超过 60 ℃，介质重度≤ 1.3kg/dm 3 .
? 介质的 PH 值为 4-10 。
? 无内自循环冷却系统的泵，电机部分露出液面不超过 1/2 。
? 从电机端向泵端看，电机为顺时针方向旋转。
说明：当泵输送有腐蚀性的介质时，请注明详细的使用条件，以便特殊供货。
型号说明：
150WQ100-40-30
150--- 泵出口直径 (mm)
WQ--- 潜水排污泵
100--- 设计点流量 (m 3 /h)
40---- 设计点扬程 (m)
30---- 电机功率 (KW)
150 GAK
150--- 出口直径 (mm)
GAK--- 自动耦合系统代号
运行参数：
流量 Q= 7 – 11000 m 3 /h
扬程 H= 5 – 60 m
电机功率 N= 0.55 – 315 kW
出口直径 DN= 25 – 700 mm
防护等级 IP 68
适用范围：
WQ 系列无堵塞潜水排污泵用于排送所有类型的污水，净化处理和工业排放的废水，特别是含有长纤维和大固体颗粒的未经处理的污水，活性和消化污泥水（包括有腐蚀性介质的场合），如：城市水处理工程，工矿企业，建筑，宾馆，饭店等行业。
产品特点：
? 过流部件设计独特，产品高效区宽，泵运行范围广，高效节能。
? 通过能力强，独特的单、双流道叶轮，大通道防堵塞设计，使泵能有效的输送含有大固体颗粒及长纤维等的液体。
? 采用双端面机械密封与副叶轮流体动力密封相结合的新型密封技术，密封更可靠，保证泵安全连续运行 8000 小时以上。
? 电机采用自循环冷却系统或隔套式外循环冷却系统，保证水泵在露出液面或干式安装时也能安全运行。
? 控制及保护功能齐全，根据用户需要泵内可配备漏水、漏油，过热，过载，缺相，欠压，漏电，轴承测温等多项报警保护系统和液位自动控制系统，对泵的各种运行状态进行集中控制和有效的保护，保证泵运行的安全性和可靠性。
? 自动耦合安装系统，设计结构先进，安装维护灵活简便，无需建造泵房，减少工程造价。固定式自动耦合安装和移动式自由安装，可满足不同的应用场合。
结构说明：
? 接线腔内的漏水检测探头，可以对接线腔内的泄漏发出警报信号，控制系统对泵实施保护。
? 冷却系统：隔套式自循环冷却系统对电机定子进行冷却，改善电机的工作环境。
? 电机定子采用 F 级绝缘，每相均装有热过栽保护元件。
? 电机转子经过严格的动平衡检测，使泵运转更加平稳。
? 轴承：选用进口高质量一次性润滑轴承，保证泵长期连续运行。
? 渗漏报警器及油水检测探头，二道密封监视，任一道密封泄漏，便可报警。
? 密封：双端面机械密封，长期处于油室内运行，有可靠和牢固的密封性，最大程度的克服磨损和振动。
? 油室：润滑并冷却密封轴承，在电机与所抽送液体间起隔离作用。
? 叶轮：采用大流道设计的单、双流道叶轮，抗堵塞，效率高。经过严格的动静平衡检测，提高运行的可靠性，减少振动，降低噪音。
? 泵壳：采用优秀水力模型设计，确保泵的高效和最小磨损及进行无堵塞运行，在入口处配有可更换的密封环。
执行标准
JB/T5118-2001 《污水污物潜水电泵》
GB/T12785-2002 《潜水电泵试验条件》
