| 类型(通道位置)：二通式 | 标准：美标 | 工作温度：常温 |
| 加工定制：是 | 材质：不锈钢 | 流动方向：单向 |
| 压力环境：常压 | 型号：K230D01 | 形态：柱塞式 |
| 规格：各通径不等 | 密封形式：软密封型 | 连接形式：法兰 |
| 品牌：驭流智控 | 适用介质：水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 | 驱动方式：自力式 |
■概述

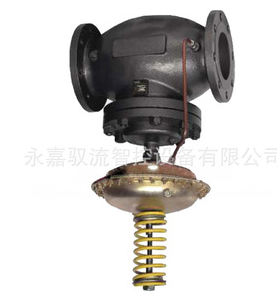

V230D01/V231D01自力式压力调节阀（阀后压力控制），由控制阀门、执行器和一个设定压力的弹簧组成。
适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀后压力控制，当阀后压力升高时，控制阀关闭。
主要特点如下：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、通过组合件，可以进行多项组合控制
■阀体
公称通径：DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力：PN1.6、4.0MPa
法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈
压力平衡：不锈钢波纹管（DN15～125）、平衡膜片（DN150～250）
■执行器
|
有效面积(cm2) |
32※ |
80 |
250 |
630 |
|
压力设定范围(MPa) |
0.8～1.6 |
0.1～0.6 |
0.015～0.15 |
0.005～0.035 |
|
0.3～1.2 |
0.05～0.3 |
0.01～0.07 |
||
|
保证压力阀正常工作的最小压差△Pmin(MPa) |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
上下膜室之间最大压差(MPa) |
2 |
1.25 |
0.4 |
0.15 |
|
材 料 |
膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 |
|||
|
控制管线、接头 |
铜管或钢管10×1； 卡套式接头：R1/4〞 |
|||
注：※该有效面积所对应的压力设定范围不适用于DN150-250。
