| 结构类型： | 台式 | 应用领域： | 化工,食品,制药,选矿,石油,煤炭,水处理,船舶,医用、制药,冶金,纺织,碳酸钙等 |
| 加工定制： | 是 | 结构和分离要求： | 过滤离心机 |
| 类型： | 平板式离心机 | 重量： | 6200（kg） |
| 分离因素Fr值范围： | 高速离心机 | 自动化程度： | 全自动 |
| 转鼓转速： | 850（r/min） | 装料限量： | 850 |
| 型号： | PD型 | 适用对象： | 塑料,粮食,沙子、泥土,石油,医药化工，碳酸钙原料等 |
| 布局形式： | 立式 | 用途： | 工业用 |
| 产品类型： | 全新 | 品牌： | 无锡盛宁化机 |
| 电机功率： | 22（kw） | 外形尺寸： | 2600*2000*3200（mm） |
| 转鼓直径： | 1500（mm） |
一、工作原理

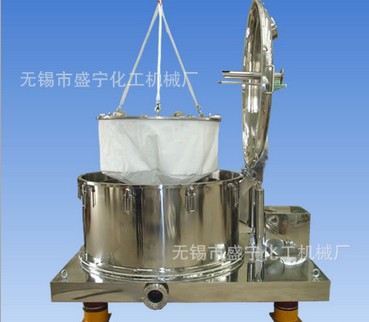

PD系列吊袋离心机结合国情自行设计制造的新型离心机，其驱动电机既可采用离合器启动，也可由变频调速系统控制，启动平稳，通过三角带将动力传递给转鼓，带动转鼓使转鼓自身轴线高速旋转，形成离心力场，待分离的物料经上部加料管进入高速旋转的转鼓內，在离心机力场作用下，物料均布在转鼓壁上进行离心过程，液相透过固相物料及滤袋的缝隙，经转鼓孔甩至机壳空腔，从底盘出液口排出，固相物料则被截留在滤袋內。停机后，开启机盖（借助特殊设计的平衡助力装置），拔出兰盖锁紧栓，用特制的吊具将滤饼吊出机外设定地点卸料，即完成一个工作循环。机盖上配有洗涤管，可以对物料进行洗涤。
二、PD主要特点
1、设计新颖，采用快装式吊袋卸料方式，操作方便快速省力。
2、全封闭式结构设计改善了工作环境，避免分离物料的交叉污染，符合GMP规范要求。离心机内腔氮气保护，充分满足密封防爆要求。
3、采用大机盖，卸料方便并可对外壳与转鼓夹层空间进行彻底冲洗。
4、机盖开启配有机械平衡器既省力又不需能源。
5、配套变频程序控制系统，启动平稳，程序设定（加料，过滤，洗涤等全过程完全自动化）能耗（反馈）制动，无摩擦粉尘污染，无摩擦发热更安全。
6、内外表面经抛光处理，无死角，全部圆滑过度，配在线清洗（物料清洗，机器清洗），实现最佳的洗涤效果。
7、通用性强，适用范围广，晶粒不易破坏。
三、标准结构形式
PD采用平台结构，外壳与平板法兰连接，壳盖与壳体采用法兰配合快开结构，壳盖的烤漆采用平衡缸助力（弹簧），壳盖上设置加料管、清洗管、视镜、观察灯、透气口等，外部连接关口均采用标准法兰
四、标准配置
变频控制，能耗制动。机上装有标准过滤袋，立式普通（或防爆）电机，普通传动三角带，电机、皮带配有安全防护罩（不锈钢），阻尼型减震器，并提供吊具一套。
五、型号与主要技术参数
| 项目\型号 | PD-800 | PD-1000 | PD-1200 | PD-1250 | PD-1500 |
| 转鼓直径（mm）Drum diameter | 800 | 1000 | 1200 | 1250 | 1500 |
| 转鼓容积（L）Drum capacity | 90 | 140 | 280 | 320 | 850 |
| 转鼓高度（mm）Drum height | 400 | 400 | 500 | 500 | 720 |
| 装料限量（kg）Maximum feeding | 135 | 200 | 350 | 400 | 800 |
| 转鼓转速（r/min）Drum speed | 1200/1500 | 1000/1200 | 900 | 900 | 850 |
| 最大分离因素Maximum separation factor | 645/1007 | 560/806 | 544 | 566 | 606 |
| 电机功率（kw）Motor power | 7.5 | 11 | 15 | 18.5 | 22 |
| 机器重量（kg）Weight | 2100 | 2800 | 3600 | 4000 | 6200 |
