主要应用范围:

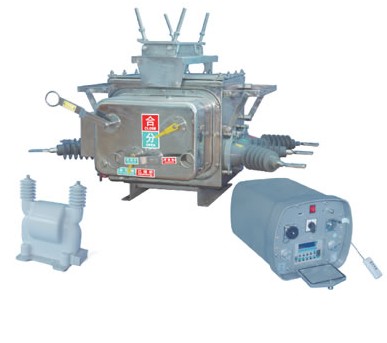

ZW20-12/D630-20型高压户外柱上真空永磁智能分界断路器主要由永磁真空断路器本体、CMC-3系列永磁智能分界开关控制器(“看门狗”)和外置PT三部分组成。三者通过航插及控制电缆进行电气连接。额定电压12kV额定电流为630A,主要适用于10kV架空配电线路、T接支线路或终端用户,作为配电线路保护之用。与专用CMC3系列永磁智能分界开关控制器(“看门狗”)配套使用,可实现线路过流保护、速断保护、零序保护、重合闸、事件记录、历史故障查向、状态 上传、通讯等功能。在配电线路、T接支线路或终端用户处安装分界 真空断路器,可实时检测线路电流,并自动分析故障类型(过流、短路、单相接地),自动将故障切除,确保非故障区用户正常用电,采用了先进的永磁机构,结构简单、寿命更长。
