HF系列安全供电滑触母线

       安全供电滑触母线装置可用于电动葫芦，电动门式和桥式起重机，推土机等仓储设施；移动式电动工具和照明器具具有其它移动受电设施，也可应用于机电产品的自动化检测线，自动生产线等，变可用作厂矿、车间，办公室等场所内固定敷设母线槽，作借供电线路。

主要部件及其工作原理：

供电滑触线装置由导管、受电器两个主要部件及一些辅助件构成。

       1.导管：是一根半封闭的导形管状部件，是滑触线的主体部分，其内部可根据需要嵌设2-9根裸体导线作为供电导线，各导轨间相互绝缘，从而保证供电的安全性。并在带电检修时有效地防止检修人员触电事故。本厂生产的导管每条长度为4m，可以连接成任意需要长度，普通导管作成型直线形，也可按特殊需求制成圆弧形等。
       2.受电器：是在导管内运行的一组电刷壳架，由安置在用电机构（行车、小车、电动葫芦等）上的拔叉（或牵引链条等）带动，使之与用电机构同步运行，将通过导轨，把电刷的电能传输到电动机或其他控制元件。受电器电器电刷的极数有2-9极与导管中导轨极数相应。

产品特性：

    1.安全：供电滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级可根据需要达到1P13、1P55级，能防护雨、雪和冰冻袭击以及导物触及。产品以受多种环境条件考验。绝缘性能良好，对检修人员触及输电导管外部无任何伤害。
    2.可靠：输电导轨导电性能极好，散热较快，并用电流密度高，阻抗值低，线路损失小。电刷由具有高导电性能，高耐磨性能的金属石墨材料制成。受电器移动灵活，定向性能好，有效控制了接触电弧和串弧现象。
    3.经济：供电滑触线装置结构简单，采用电流密度高，电阻率低，电压损耗低的铜排作为导线主体。可节电6%左右，实现以塑代钢，以塑代铜，设计新颖，无需其它绝缘结构，无需补偿线，安装于起重机控制室同侧，节省安装材料和经费，其综合费用与钢质裸滑线大致相同。
    4.方便：供电滑触线装置将多级母线集合于一根导管之中，组装简便，其固定支架，连接夹、悬吊装置，均以通用件供应，装拆、调整、维修亦十分方便。

产品结构型式：

1.结构型式：供电滑触线由导管、受电器，中间进线盒端帽（端头进线盒）与其它附件组成。
2.型号：型号主要有HFP（塑管型）、HFJ铝壳型、HFF塑管防尘型等三个品种。

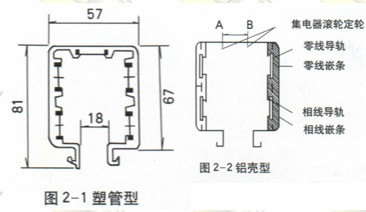

（1）HFP塑管型是由工程塑料管相嵌1₂81铜排组成的，见图2-1。
（2）HFJ铝合金外壳型：是由铝合金型材和工程塑料绝缘嵌条组合而成适用于-30-+65℃的室外及高温车间等场所,导管主要作用为支撑导轨和集电器,其形状见图2-2。
(3)HFF塑壳防尘型,是在HFP塑管型基础上增加橡胶防尘装置。

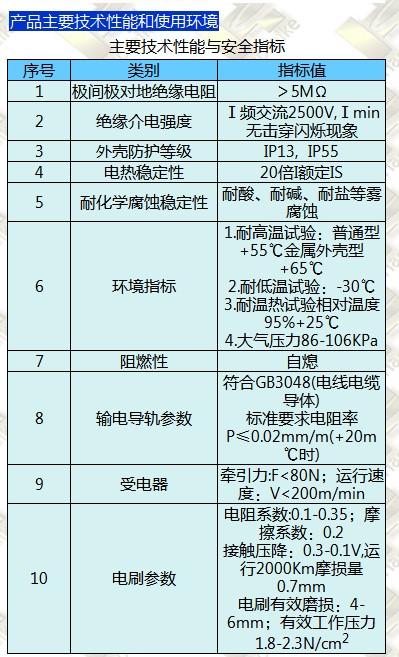

使用环境条件：
1.环境温度：普通型-30-+55℃金属外壳型-30-+65℃
2.大气条件：+20℃时相对湿度不大于95%
3.污染等级：IP13  3级   IP55  3级
4.振动与冲击：10-2000Hz  加速度49m/S²
