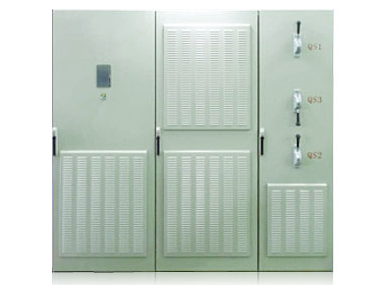

基于超级电容的动态电压恢复器

DVR产品介绍

　　随着我国社会经济的不断的发展，大量精密设备和仪器投入使用，而与之矛盾的是我国的电网的供电质量并不高，电网电压瞬间骤升、骤降和闪变频繁发生，对这些精密设备和仪器的运行精度和使用安全构成很大的威胁。实际上，即使是在电网供电品质相对较好的国家和地区，由于在负荷冲击、非线性、非对称负荷等因素的影响，各种瞬态电能质量问题仍然频繁发生。

　　动态电压恢复器就是连接在各种精密设备和仪器前端的，用于检测和解决各种瞬态电能质量，从而保证各种精密设备和仪器工作电压稳定的高端电气装置，而采用超级电容器的技术路线能够有效提高动态电压恢复器的响应时间和处置能力等特性。中科院电工所分布式电力与储能技术研究组自2005在该领域研发积累为基础，结合无锡力豪科技有限公司的设计、生产能力和市场营销管道，联合发发基于超级电容的动态电压恢复器产品，目标是针对380V/4线制用户端，适用于半导体制造、医院、自动化生产线等对电能质量要求很高的场合。

　　基于超级电容的动态电压恢复器产品目前国内尚未见报道，国外产品也仅有SIEMENS、ABB等大公司有小批量产品推出，目前国际上比较先进的技术方案已经开始采用超级电容端器作为储能单元，动态电压恢复器(Dynamic Voltage Restorer，简称DVR)是一种新型的解决用户电能质量问题的装置。该装置在检测到电压跌落时，快速将补偿电压叠加到主回路，达到“恢复”电压的目的，动态电压恢复器的技术可以说是达到国内领先，国际同步的技术水平。

DVR市场前景

　　随着中国现代化进程的加速，电能质量问题越来越成为源产业、用户与电力主管部门关注的重点。

　　电能质量治理有三个层次，即功率因数补偿、谐汉治理和有功支持，其技术水平和硬件要求依次递增。其中静态、动态的功率因数补偿的谐波治理装置开始加速装机，用户和电网对谐波治理提出越来越高的要求，这为实现有功支持本项目研发的动态电压恢复器的推出创造了条件，可以预见，在3到5年内，市场将形成对这类产品的巨大需求。

　　同时，开发动态电压恢复器能够使企业有能力提供解决用户电能质量问题的完整的解决方案，对于企业生产的功率因数补偿装置和谐波治理装置的产、销提供有力支撑。

　　因此，本项目产品前景广阔，可批量化、系列化，对企业技术升级，形成核心竞争力具有一定的重要作用。

DVR技术特点

1.技术路线先进：

采用超级电容器储能，与无储能方案相比，支撑时间更长，且不会对电网质量产生负作用；

2.完善的保护功能：

■控制器电源具有短时掉电工作能力;

■控制器对部分关键量进行监测和保护,控制用电源,通讯状态,PT、CT状况,旁路开关、隔离刀状态，熔断罪状态：逆变、整流模块温度变化及内部功率器件工作状态，电解电容电压，过压保护目路状态等。针对不同的故障类型．进行分组保护;

A.降容运行：装置储能量不足或温度达警示温度等时；

B.装置闭锁：当装置出现轻微故障时 装置维持电子旁路状态。禁止输出补偿电压．并有报警显;

C.装置切除：当装置出现逆变模块故口 直流侧过压等严重故障时，装置自动闭合旁路断路器，从系统中切除，保证负载的供电连续性。
